圣安娜河截污管重建项目
United States, 加利福尼亚,圣安娜
2012 – 2013
曲线掘进

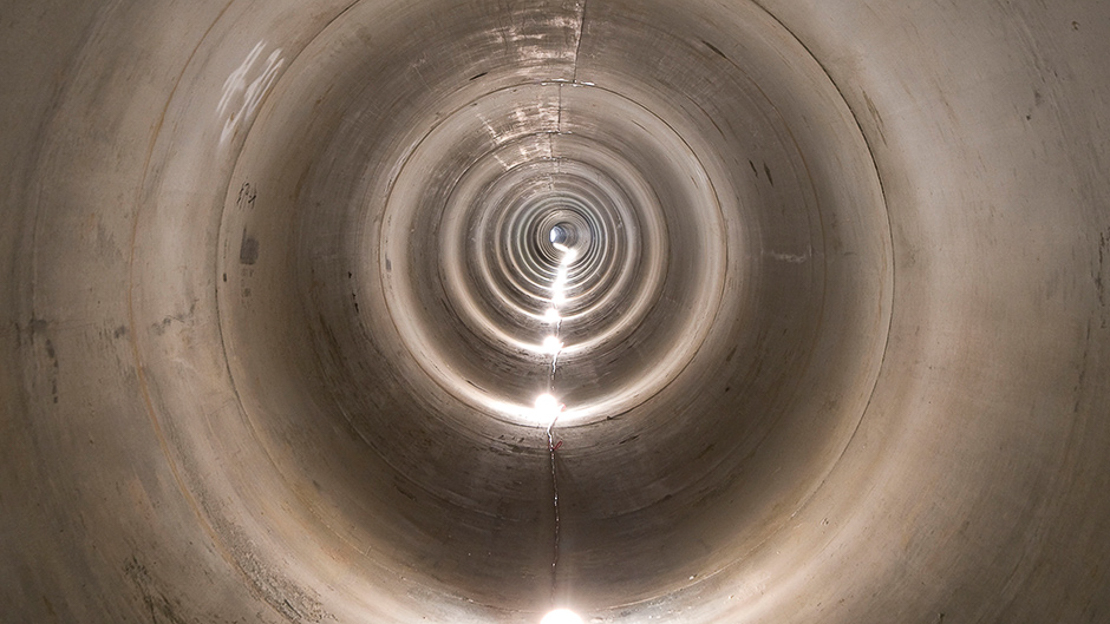

建于70年代的圣安娜(Santa Ana)河截污管(SARI)线路由于多年来受环境影响,部分污水管道已暴露在外。部分管道位于圣安娜河河床下,覆土深度约为6米,由于侵蚀导致在一些地方污水管道暴露在日晒雨淋中。为了确保污水管道的长期完整性,需要新建一条新的隧道。因此,对于这条长约37公里的管道,必须将其中的1,189米的管道更换成一条离旧管线不远的新污水管道。

按照惯例,该项目最初计划采用六条传统的直线掘进线路。但是,在该地区鲜为人知的另一项技术可以节省时间和成本:采用两条直线掘进和两条曲线掘进代替六条传统的直线掘进线路。特别之处在于计划中的“S”曲线线路——在整个北美仅有一条。因此,SARI线上的“S”曲线线路将是北美第二条,也是最长的一条。

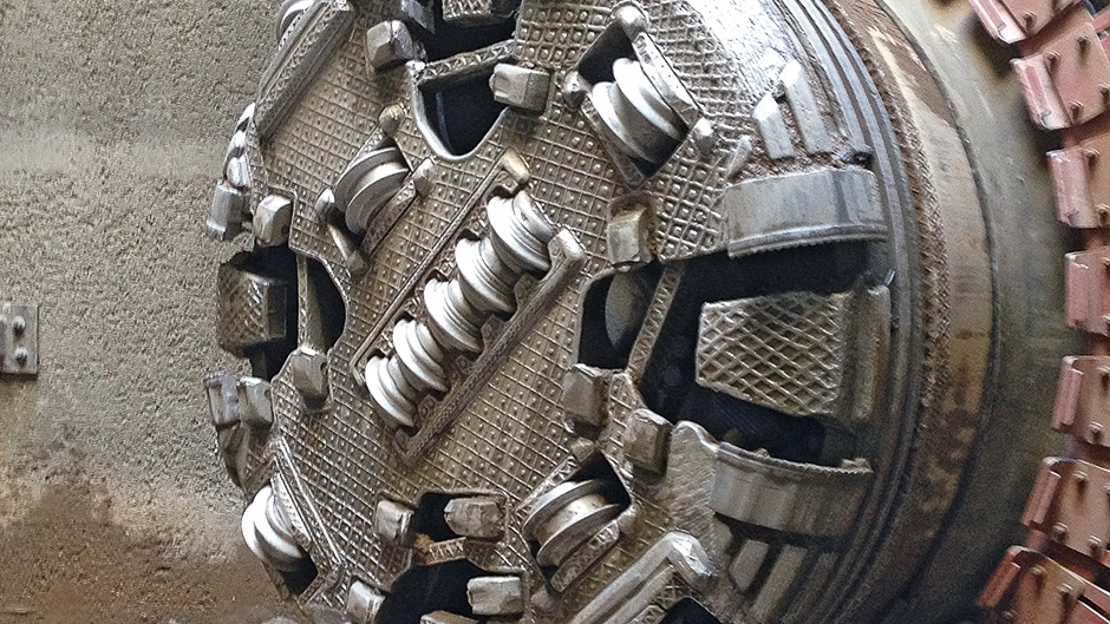

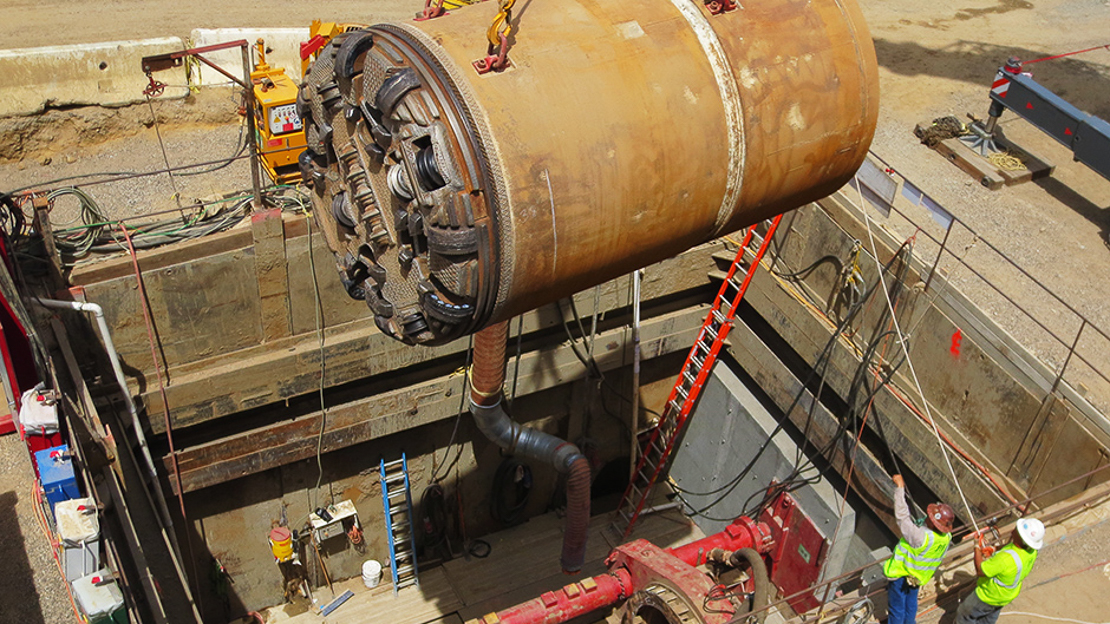

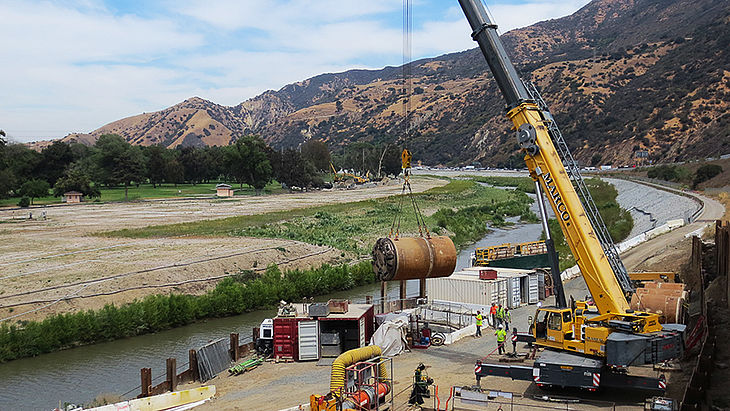

采用海瑞克小型隧道掘进设备AVND2000AB和VMT提供的导向系统实施该计划。这样就无需挖掘多个竖井,并减少了必要的设备转场运输。前两条线路的长度分别为189米和332米,为通常的直线掘进。第三条和第四条为曲线掘进。全长478米的曲线,是最长的部分也是最复杂的部分:需要不断检查和调整海瑞克机器在加利福尼亚地层中的位置。最后一条是标准曲线掘进线路,长度为189米。最终,由于采用了第二种方案,项目提前30天完工。

圣安娜河截污管线路从普拉多水坝延伸至奥兰治县污水处理厂。线路重建后,该污水管道不仅刷新了记录,也为未来打好了基础。

圣安娜河截污管重建项目

项目数据

国家 地点

United States, 加利福尼亚,圣安娜

年份

2012 – 2013

项目应用

排污

地质状况

软土
砂、砾石、卵石、粘土、淤泥

掘进长度

1,189 米

设备参数

1x AVN 小型隧道掘进设备:
直径:2.655 mm
隧道衬砌方式:顶管
刀盘功率:250 kW
扭矩:780 kNm
