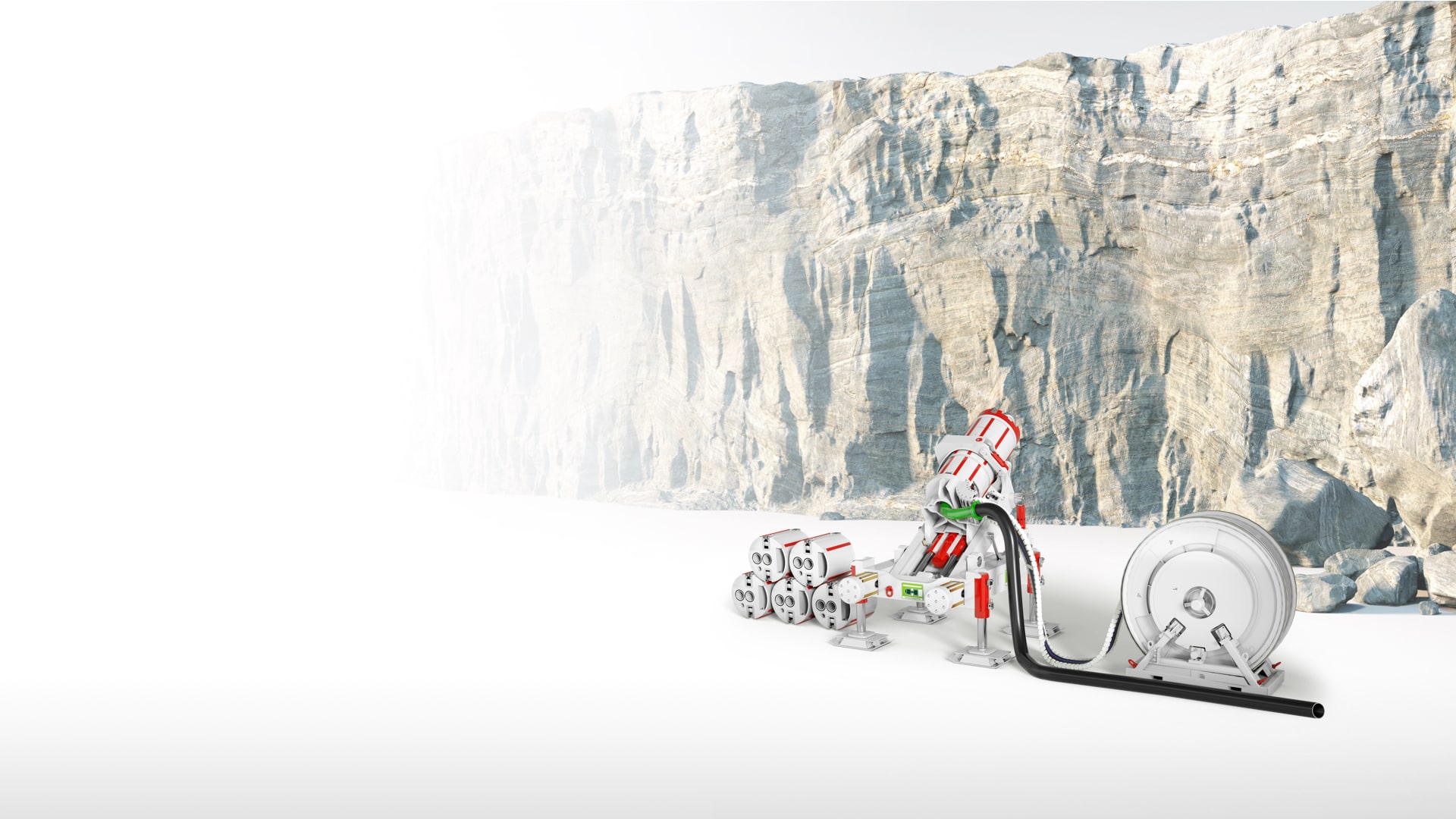

三维插画:白色、红色和绿色的 "礁石掘进机",背景为石墙
白色、绿色和红色的礁石掘进机 3D 插图

矿脉钻机RBM

高效机械化脉层采矿

地质状况 岩石
直径
0.8 - 1.8米

海瑞克矿脉钻机RBM(Reef Boring Machine)可实现安全高效的水平和上升式钻孔作业,倾角可达 40°。在强度高达300兆帕的稳定岩石中,矿脉钻机RBM的挖掘直径可达 1.8 米,钻孔长度可达60米。

高效优化的采矿作业

海瑞克开发出了一种用于快速高效开采矿脉掘进机。海瑞克矿脉钻进技术利用刀盘正后方的气动吸入管路来优化矿藏开采作业。与其他机械化方法或钻爆法开挖相比,这项技术可将矿石损失和污染的程度降至最低。实现精确导向钻进可最大限度地减少杂石的开采,并将目标矿藏的开采纯度增至最大。

得益于紧凑的模块化设计,海瑞克矿脉钻机RBM即使在非常短的距离内也能发挥理想性能,并可从一个钻孔位置快速转移到下一个钻孔位置。耗时的准备工作(如设备的混凝土基座或机器固定)大大减少,生产效率从而得以提高。同时,由于机械化、自动化水平较高,在危险区域工作的人员数量也得以减少,从而提高了作业安全性。



成熟的技术和智能解决方案

海瑞克矿脉钻机RBM的设计和工作原理以海瑞克切割槽天井钻机BBM的成熟技术为基础。将位于管节最前端的钻孔装置从入土点向上推进。管节首尾相接沿管线一次顶进,从底部向上推进,不断延长顶管线路。

利用抽吸管路将刀盘正下方的岩石或矿石以气动方式移除。岩屑通过集中在顶管中的管道系统从钻孔中流出,并被送入抽吸设备。从而将其运走,以进行进一步加工。

在完成每个管节的钻进后,暂时停止钻进,以便对管节和钻孔装置进行固定。之后,才可将下一根顶管安装到顶管框架上。

当钻进完成,钻孔单元缩回。顶管被一节节的移除,钻孔单元收回到顶管框架上。随后,矿脉钻机RBM的转移到下一个钻进地点。

海瑞克矿脉钻机RBM的所有生产步骤均为远程控制。在正常作业过程中,工作人员无需进入危险区域工作。作业的安全性由此得到了显著改善。

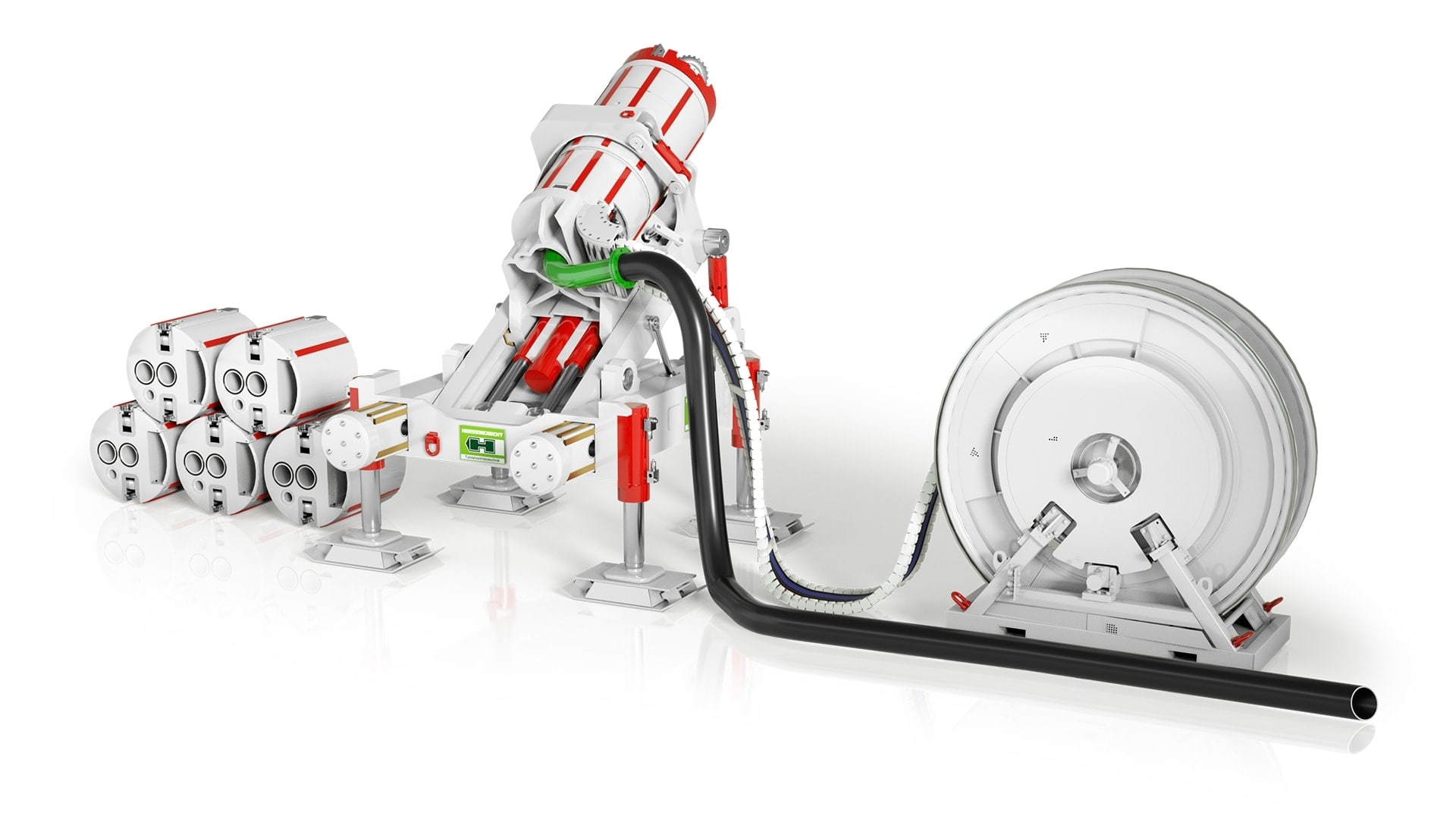

功能原理

1
软管卷盘
2
推力框架
3
分离器
4
多面凿岩掘进机
5
吸水软管

更高效,更安全

海瑞克矿脉钻机RBM可满足采矿行业对具有更高效率脉层采矿的需求。矿脉钻机RBM的精确导向和气动抽吸设备可大大提高采矿过程的生产率。同时,安全生产水平也得到了显著提高。凭借成熟的联络巷道掘进技术,与其他机械化解决方案或常规钻爆法相比,海瑞克矿脉钻机RBM具有绝对的优势。
