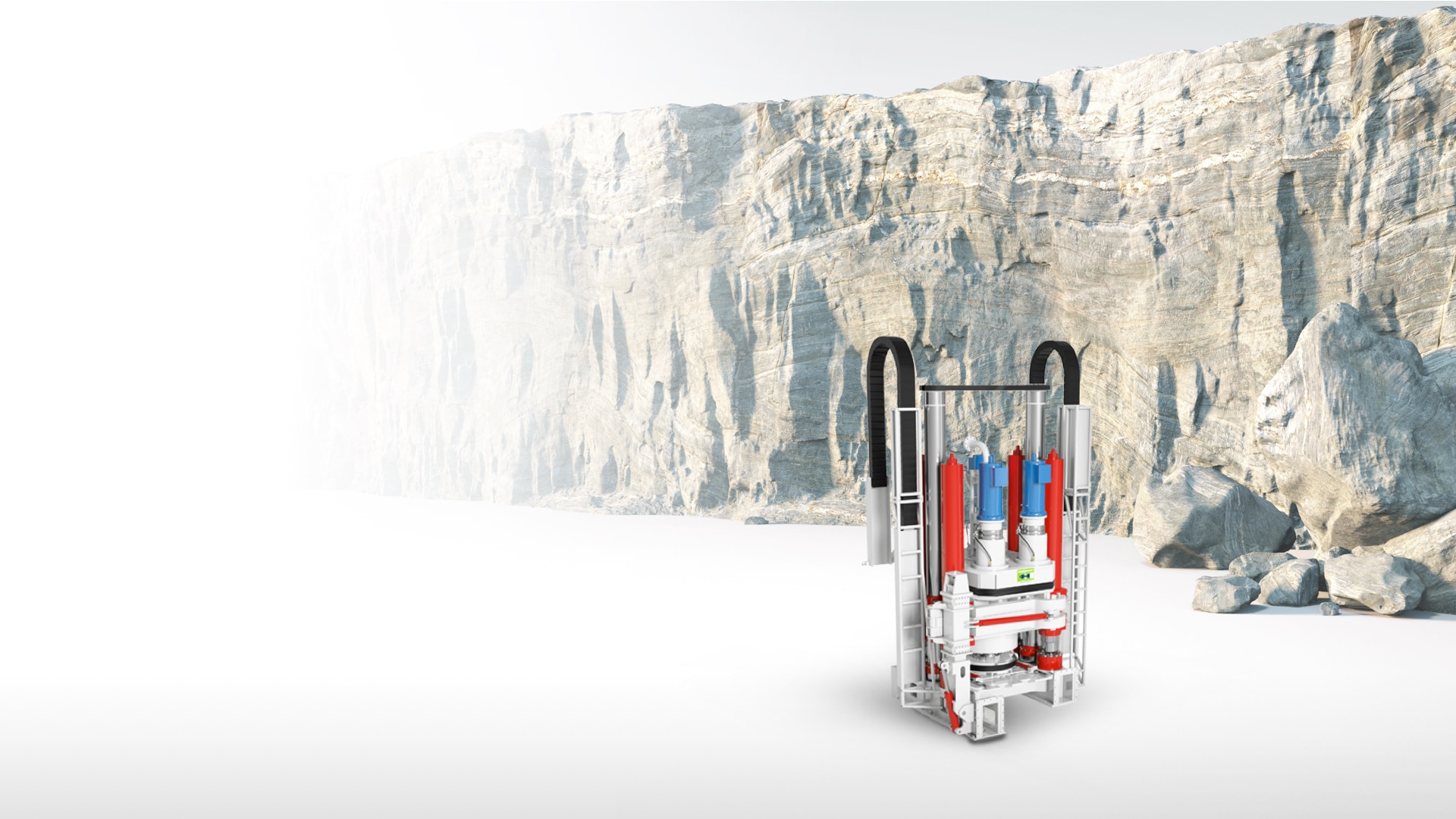

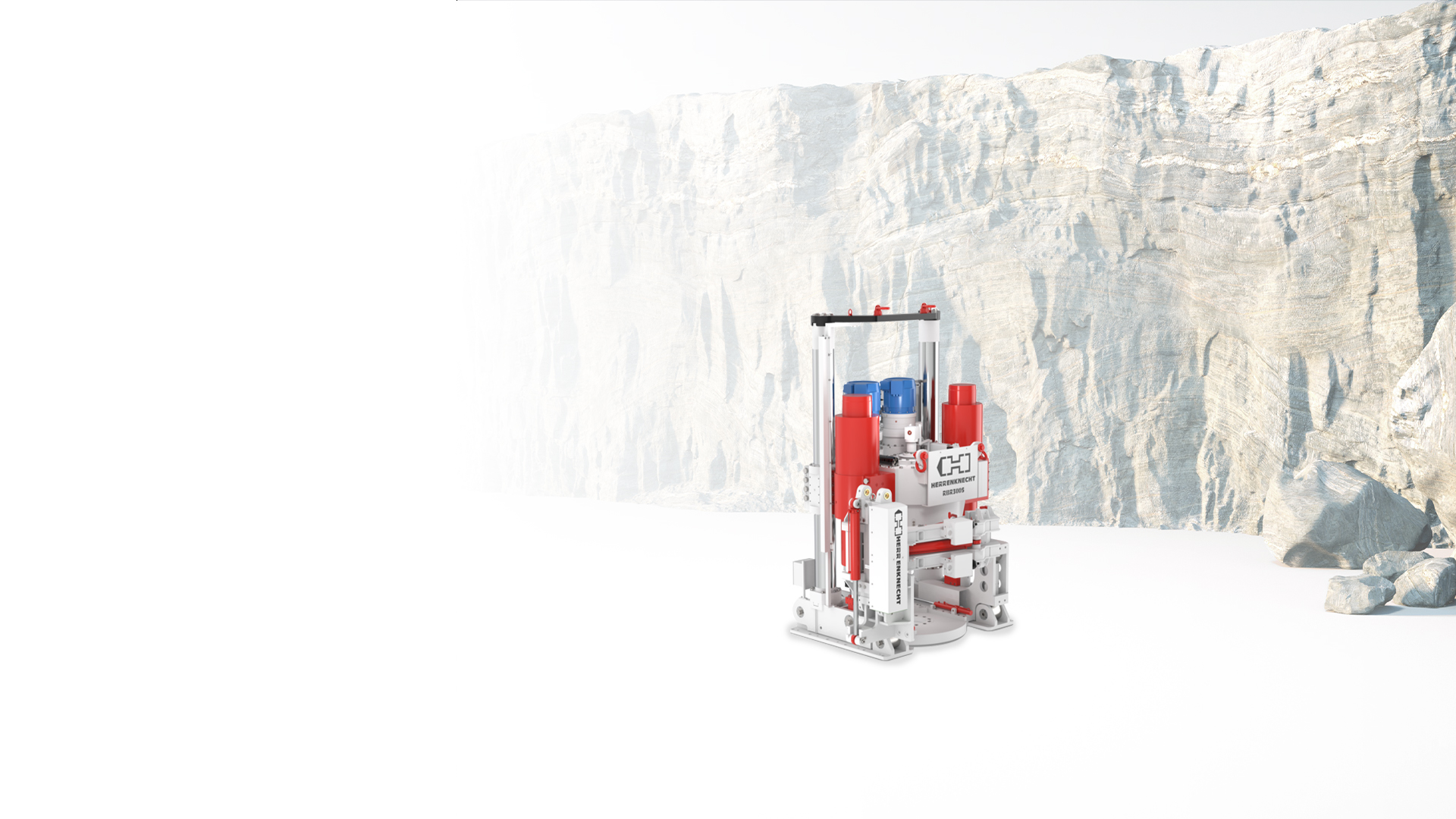

以石墙为背景的加高掘进机三维插图
提升钻机的 3D 插图

反井钻机RBR

智能、安全的竖井掘进

地质状况 岩石
直径
0.3–8米

反井钻机RBR(Raise Boring Rig)由海瑞克公司开发,设计应用在硬岩地层中,建设深达2000米、直径8米的竖井。由于设备外形紧凑,在施工场地狭窄的情况下仍能灵活应对,适用于矿山领域不同井筒的开挖。模块化设计和高效的中空式驱动装置充分体现了设备的价值。利用反井钻机可以快速而安全地建成矿山联络竖井和抽水蓄能电站压力隧道。



安全钻至深处

首先,使用运输系统或起重机将钻机安装在竖井始发点上方。钻机按垂直方向或最大45度角往下利用钻头进行导向钻作业。根据井筒深度,需要依次加装钻杆,直至达到既有隧道或洞室中的目标点。

然后,在洞室内将导向钻头拆掉,在钻杆上换装扩孔刀盘。完成安装工作后,钻机开始将钻杆上的扩孔刀盘向上提拉。钻杆带动刀盘旋转切削岩石。渣石下落到硐室内,渣土运输比较容易。这样,整条竖井由下向上进行掘进,直径为扩孔器直径。

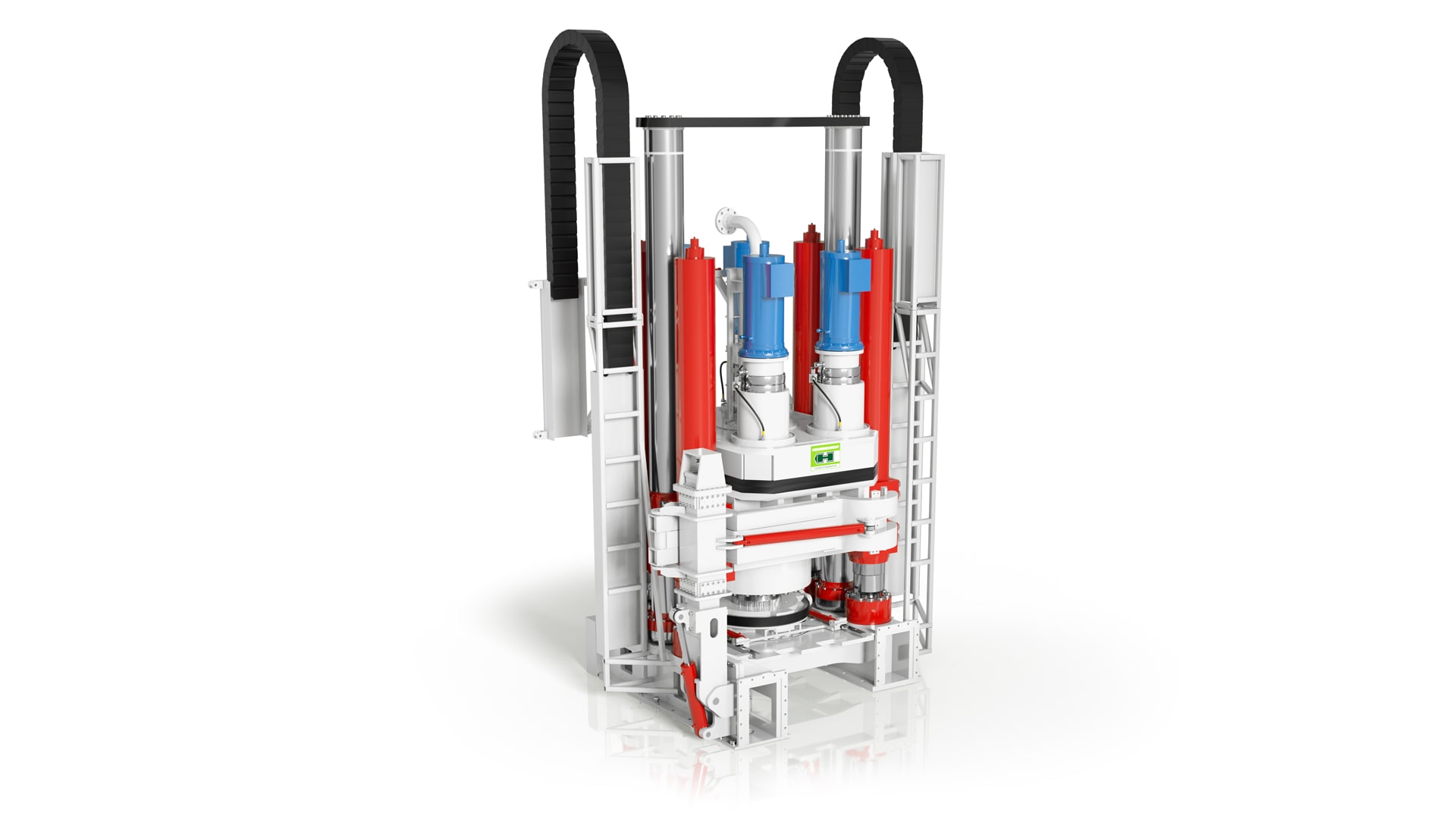

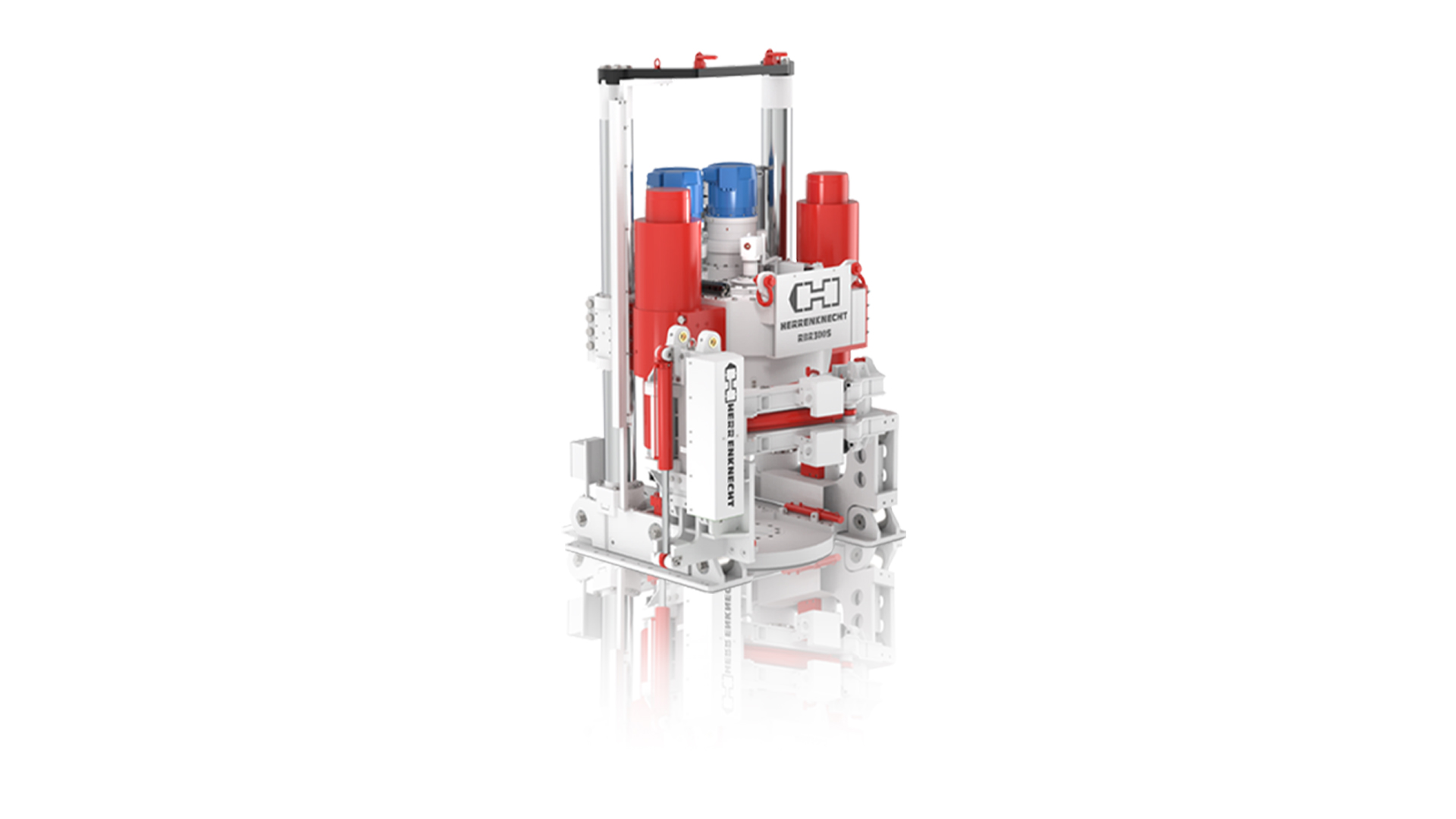

功能原理

1
变频电力驱动装置
2
行星齿轮变速器
3
钻杆装卸装置
4
导向柱
5
推进油缸
6
主驱动

更多信息

下载

应用范围广泛

在这项创新性技术的基础上,机械化竖井建设将变得日益重要,因此会在更多领域得到应用。
