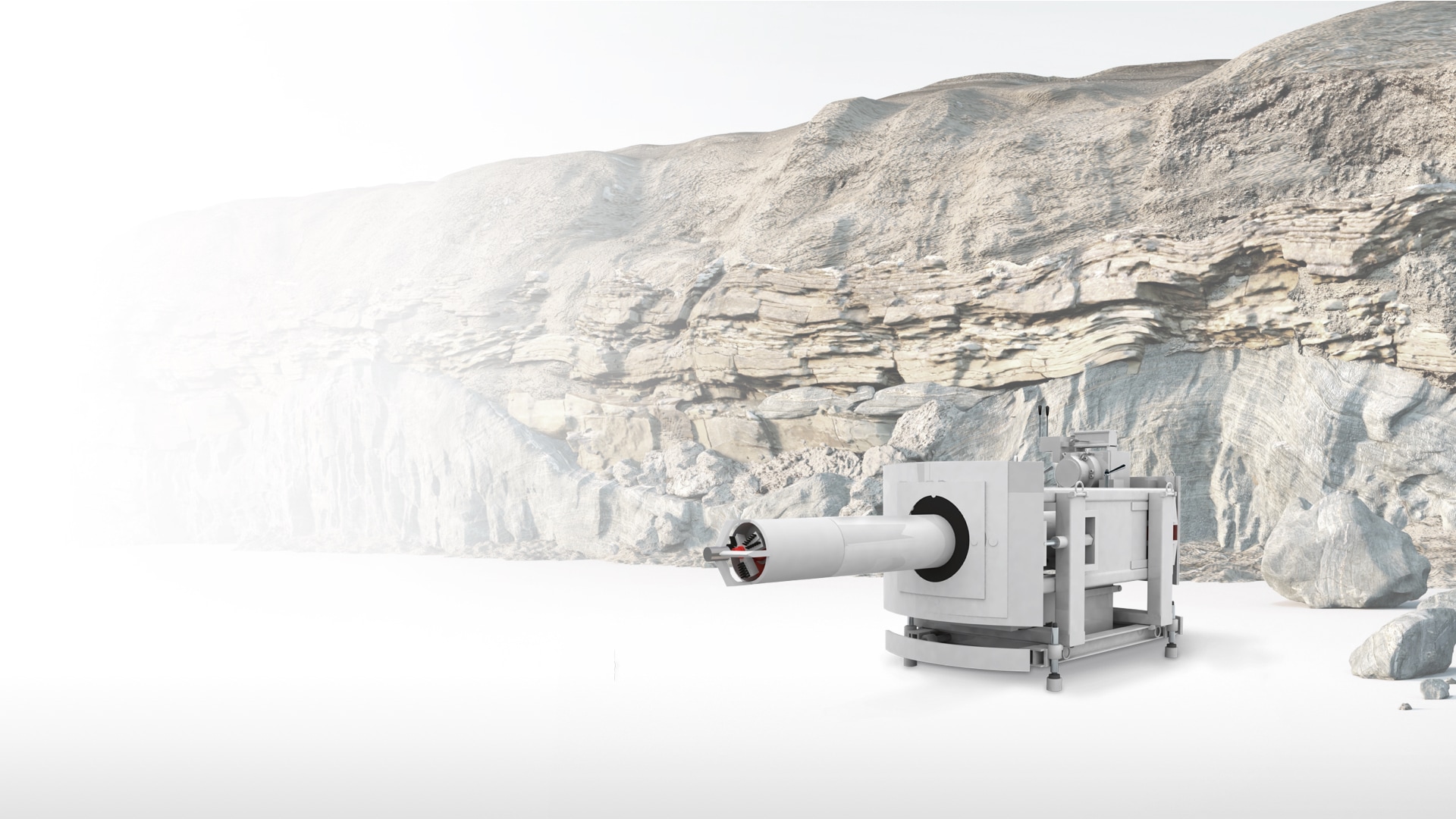

螺旋钻孔机插图,背景为石墙。
螺旋钻孔机示意图

螺旋钻机

短距离钻进的最佳选择

地质状况 软土 非均质地层 岩石
直径
0.1–1.4米

螺旋钻机的应用

螺旋钻机用于安装污水管道和各种管线,以及用于铺设穿越基础设施建筑的管道。这种钻机由海瑞克与其联营公司Bohrtec GmbH共同研制,其技术、经济和环保优势相对于传统的施工工艺不可同日而语。螺旋钻机的主要应用范围是较小直径的地下顶管,从0.1米至1.4米,钻进长度最大为120米。

简单的基本原理,高效的掘进技术

螺旋钻机的工作原理是利用螺旋排渣。该钻机在可排渣的干燥软土条件下可以取得非常出色的表现。其工作原理既巧妙又简单:安装在钢制套管内的螺旋钻杆将扭矩从驱动传递到钻头。同时,螺旋将从掌子面上切削下的渣土输送到始发井。这样,钻机逐段钻入土层。成品管道安装后,在接收井将钢制套管回收。

按需导向,操控容易

导向方式的选择在很大程度上取决于钻进长度和钻进精度要求。对于短距离钻进,一般使用非导向钻机。单条管段越长,钻进精度要求越高。对于精度要求高的长距离钻进,首先朝接收井方向实施导向的、排土式的先导钻孔作业。利用光学测量系统,对先导钻进的方向和倾斜度实施精确和全程监测。然后,依钻孔直径的大小,可以采用不同的工艺进行扩孔作业。

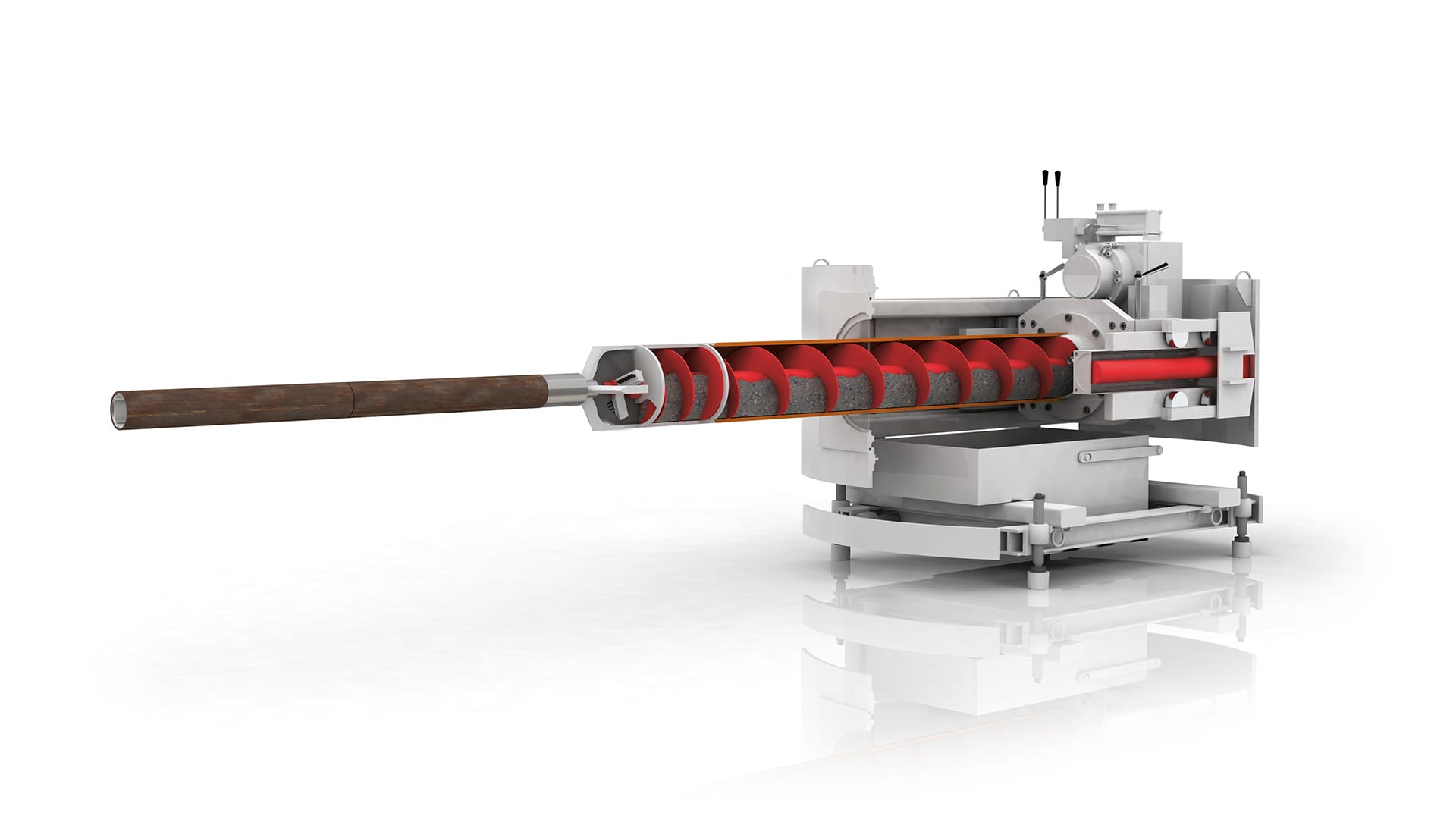

功能原理

1
双壁先导钻杆

双壁先导钻杆内置光学测量路径,推进土层后在可排渣的土壤中进行可控的钻进作业。

2
钻头

扩孔钻进时,使用多种挖掘刀具在掌子面削挖土壤。

3
渣土车

渣土车装载由螺旋运输回始发井的渣土。

4
顶管和钻孔装置

管道被顶入土层中,扭矩由螺旋传递到钻头。

5
螺旋

渣土由螺旋运回始发井。

6
控制台

操作员通过直接安装在螺旋钻机上的比例阀操控螺旋钻机。

7
钢制防护套管

可回收的钢制防护套管位于先导钻杆之后,内置螺旋钻具。

8
地下水螺旋钻机

专利地下水螺旋钻机,可在管道仰拱以上深达3米的地下水中作业。

9
液压马达

液压马达装有链传动装置,向螺旋传递所需要的扭矩。

1
2
3
4
5
6
7
8
9

双壁先导钻杆内置光学测量路径,推进土层后在可排渣的土壤中进行可控的钻进作业。

扩孔钻进时,使用多种挖掘刀具在掌子面削挖土壤。

渣土车装载由螺旋运输回始发井的渣土。

管道被顶入土层中,扭矩由螺旋传递到钻头。

渣土由螺旋运回始发井。

操作员通过直接安装在螺旋钻机上的比例阀操控螺旋钻机。

可回收的钢制防护套管位于先导钻杆之后,内置螺旋钻具。

专利地下水螺旋钻机,可在管道仰拱以上深达3米的地下水中作业。

液压马达装有链传动装置,向螺旋传递所需要的扭矩。

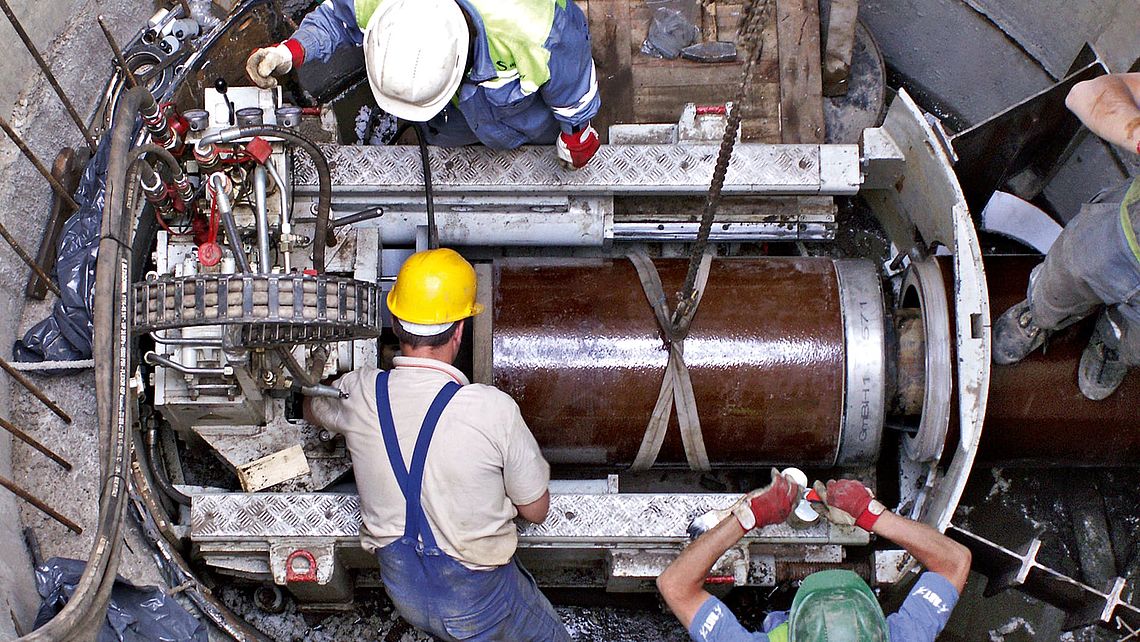

正确的技术,恰如所需

紧凑型钻机用于城内区域和施工场地狭窄的工地。如果施工现场的空间限制并不严重,理想的选择则是所谓的长架钻机。这种机型采用模块化可延长的框架设计,可用于顶进长达18米的钢管。

功能设计

利用各种挖掘工具挖掘土壤。

螺旋输送机将渣土输送到始发井。

由始发井内的顶进和钻孔装置通过顶管推动钻头前行。

特别开发,满足新的应用

在不可排渣的土壤或岩层中,无法实施先导钻孔作业。针对这种特别需求,Bohrtec和海瑞克联合开发了“前导向”专利技术。钻头可挖掘土壤或20兆帕压力以下的岩石。空心钻杆将渣土运到始发井,同时又为光学测量系统提供连续路径。这样,即使在硬岩和软岩地质条件下,也能保持钻孔达到毫米级精度。对于不使用空心杆钻的钢管顶进作业,则使用配装倾角计的电子水准仪系统作为导向装置。因此,本技术可用于每一种钻机和常规螺旋钻。施工方案针对客户需求和项目特点订制,这进一步加强了这种技术的优势,并拓展了此种技术的应用范围。应用范例包括:钻至地下水位线下3米的螺旋钻进作业;用于在硬岩条件下进行钢管导向顶进的潜孔锤;安装排放管道时进行闭端钻进所用的可收缩双壁定心杆;以及用于牵引塑料管道的“开孔机”。

环保技术历经全球验证

Bohrtect和海瑞克联合制造的螺旋钻机已在全球数百个项目中成功验证其价值。由于掘进原理简单,而且应用范围不断扩展,这种机器可以快捷安全地安装管线和房屋间连接管道,运作成本低廉,对环境影响极小。
