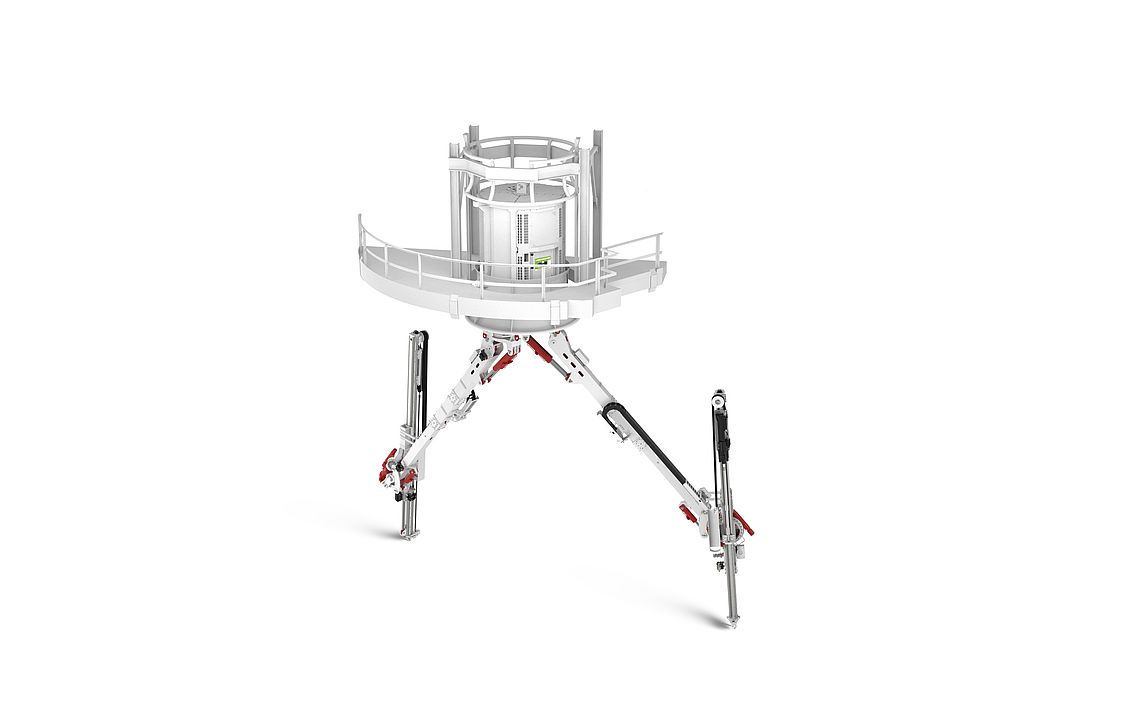

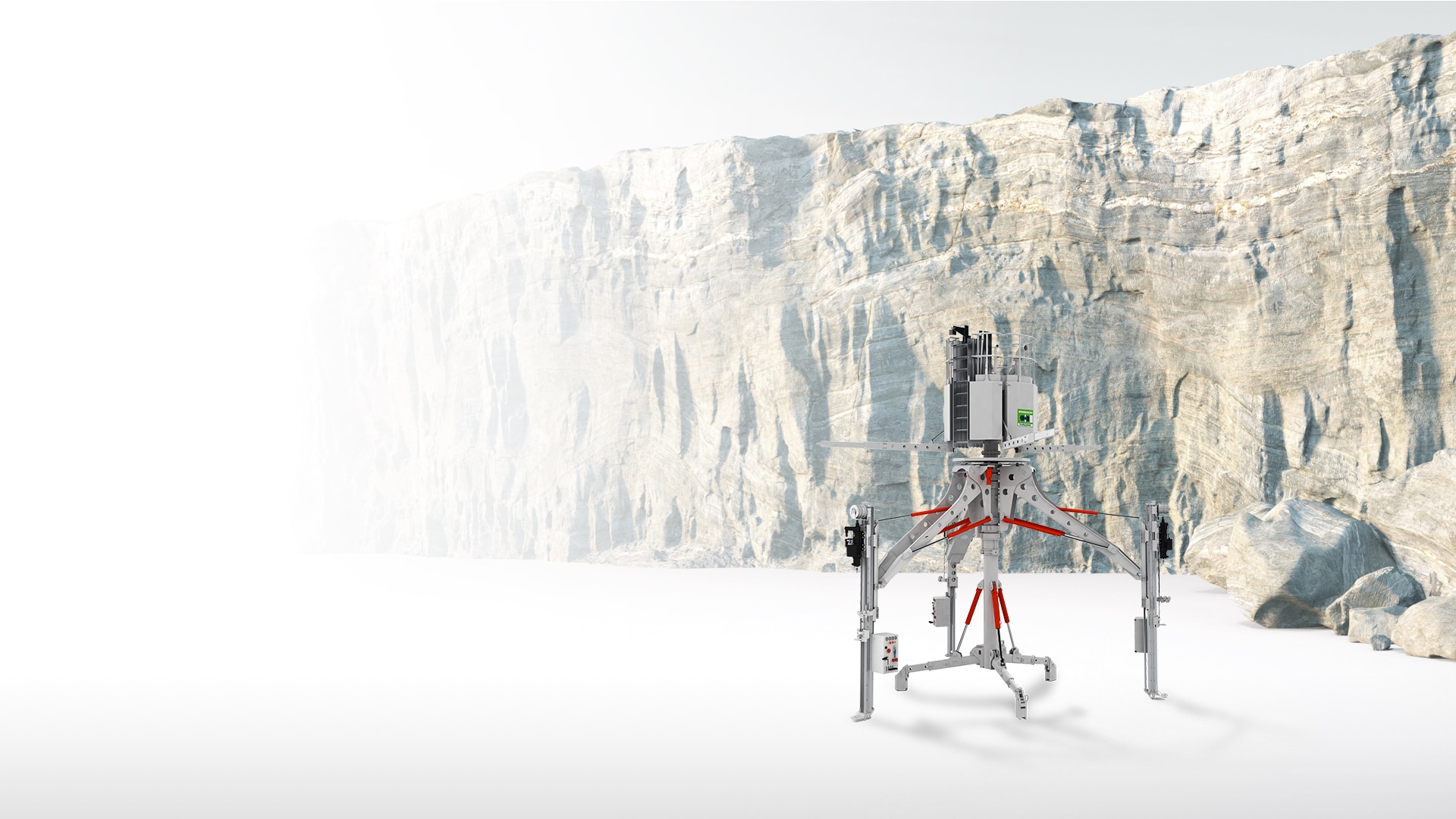

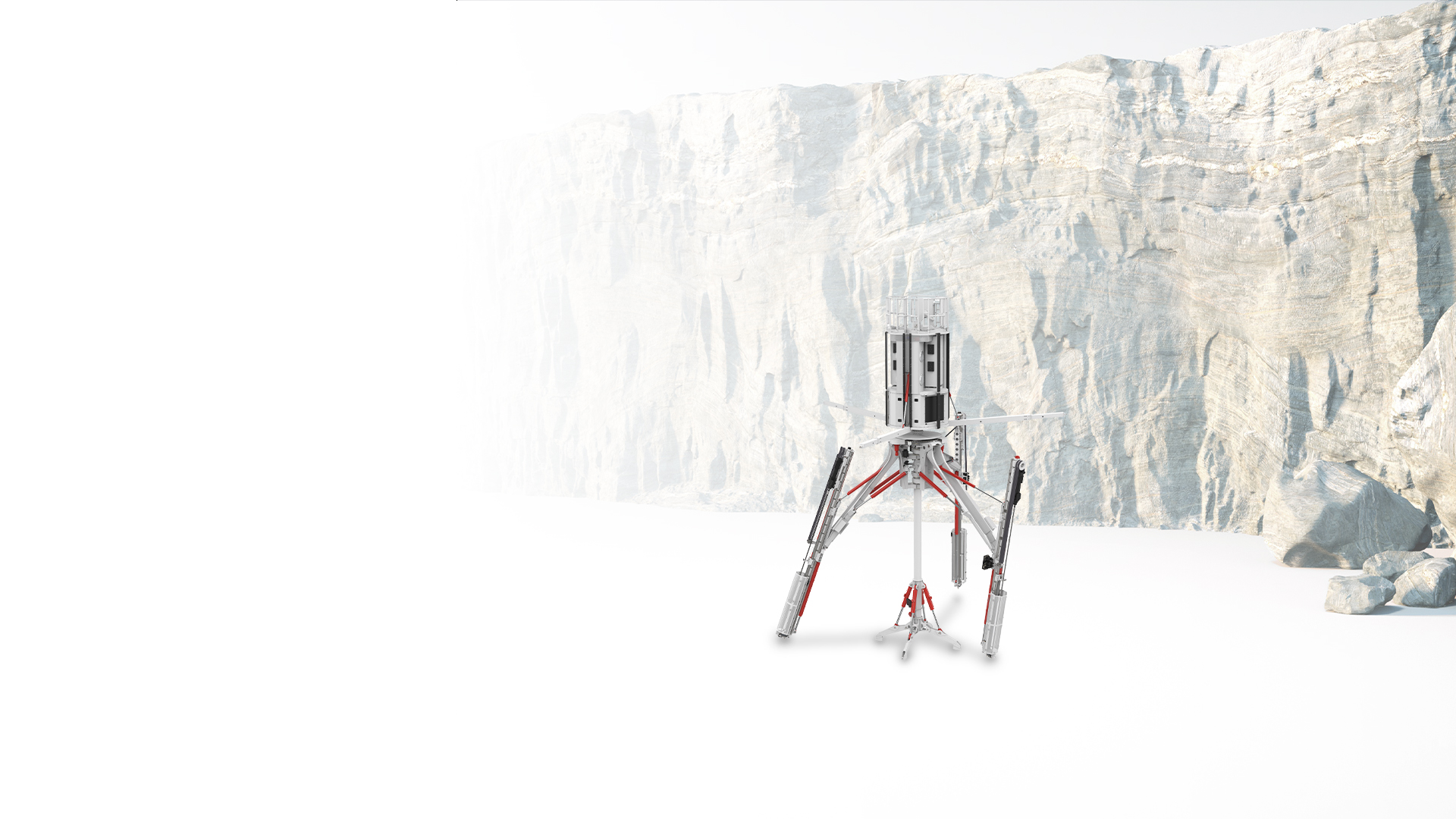

伞形钻架凿岩机SDJ

为常规竖井施工专门设计的钻井技术

地质状况 岩石
岩石地层,中硬质岩石至硬岩
直径
4-12米

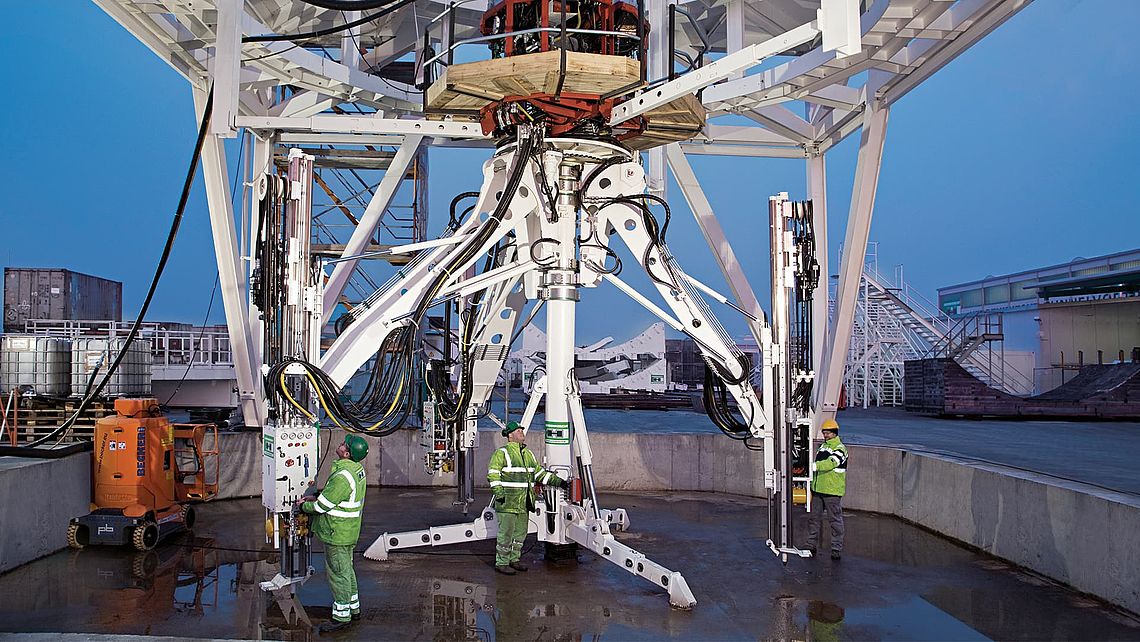

为硬岩地质条件下的常规竖井施工,海瑞克基于久经考验的机械化隧道掘进技术,开发了新型的伞形钻架凿岩机SDJ。伞形钻架凿岩机SDJ采用模块化设计,按客户的具体需求订制,可用于最大12米直径的竖井施工。通过优化的竖井内部输送系统加快施工速度,降低成本,同时减少人员受到伤害风险。

基于久经测试的成熟部件,使技术不断得到优化

在过去的30年,海瑞克在隧道掘进设备中一直使用专业钻机,进行围岩支护或地质勘探。利用多年使用钻机作业中积累的经验,海瑞克进行了新型伞形钻架凿岩机的开发。在提高性能的同时,要改善操作人员的安全水平,从一开始这就是一个重要目标。通过对竖井下沉操作进行特殊调整,这些前提条件得以实现。

对于很多项目,其它凿井工艺在技术或经济方面受到局限的时候,伞形钻架凿岩机却可大显身手。尽管该设备是专用机型,但是它可以进行不同的配置,实现不同的钻孔布置形式。它既可用于立井井筒钻进,又可用于导向井孔扩建。

凿井性能出色,安全保障无忧

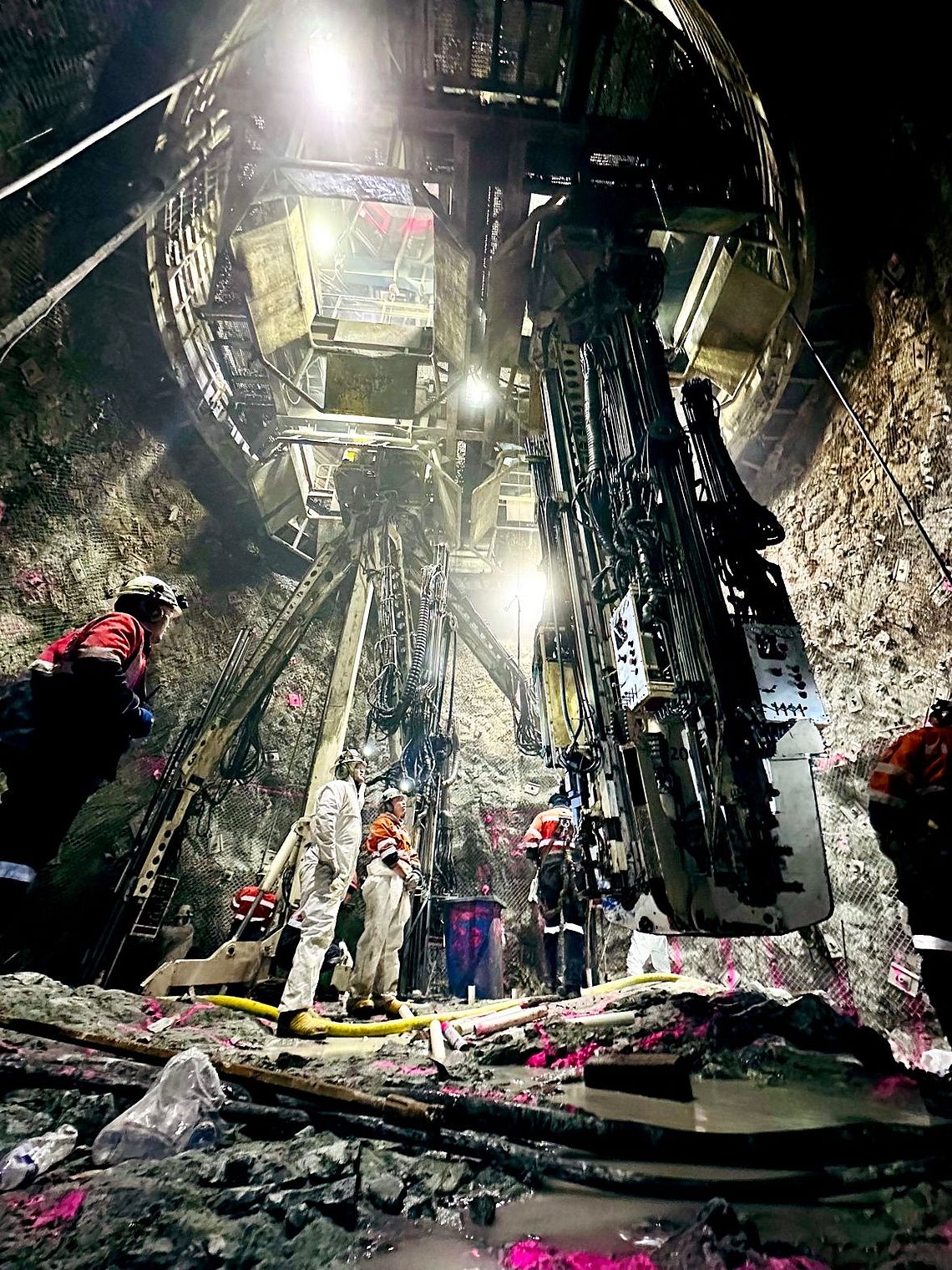

第一步,伞形钻架凿岩机下降到井筒中间,液压稳定器撑住井筒壁。以手动或自动方式完成钻井工作,所有动臂同时进行作业。这种作业配置可最大程度上减少停机时间,而同时又提升钻进进度和作业安全水平。完成一个钻孔工作后,伞型钻架收拢折叠,由卷扬机提升至地面。随后进行爆破。破碎的渣石要么用渣斗运至地面,要么向下清理至先导孔内。然后,在一个独立的工作平台上,利用锚杆、喷射混凝土或钢拱架等工艺,进行初步围岩支护。与此同时,伞形钻架凿岩机已经开始下一个钻眼工作循环。这样,每个班次可以实现3到8米深的进度。

为了便于向施工现场运输,每台伞形钻架凿岩机都配有一个水平运输架,安装在带有操作架的运输装置上,可装入一个40英尺的加勒海峡海运集装箱。

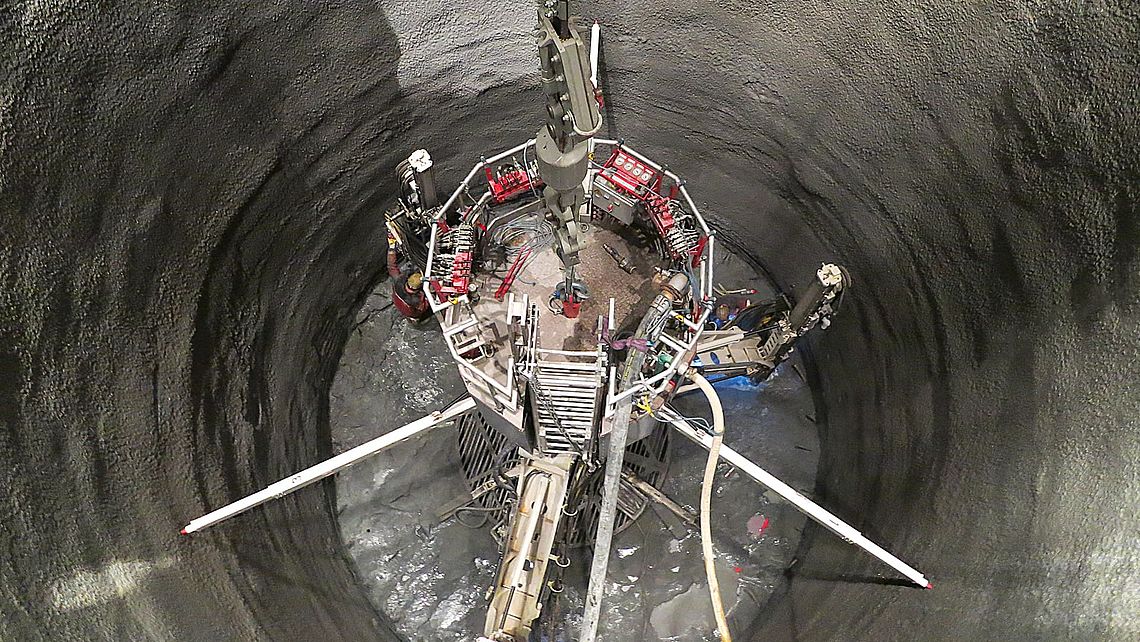

压稳定器撑住井筒壁

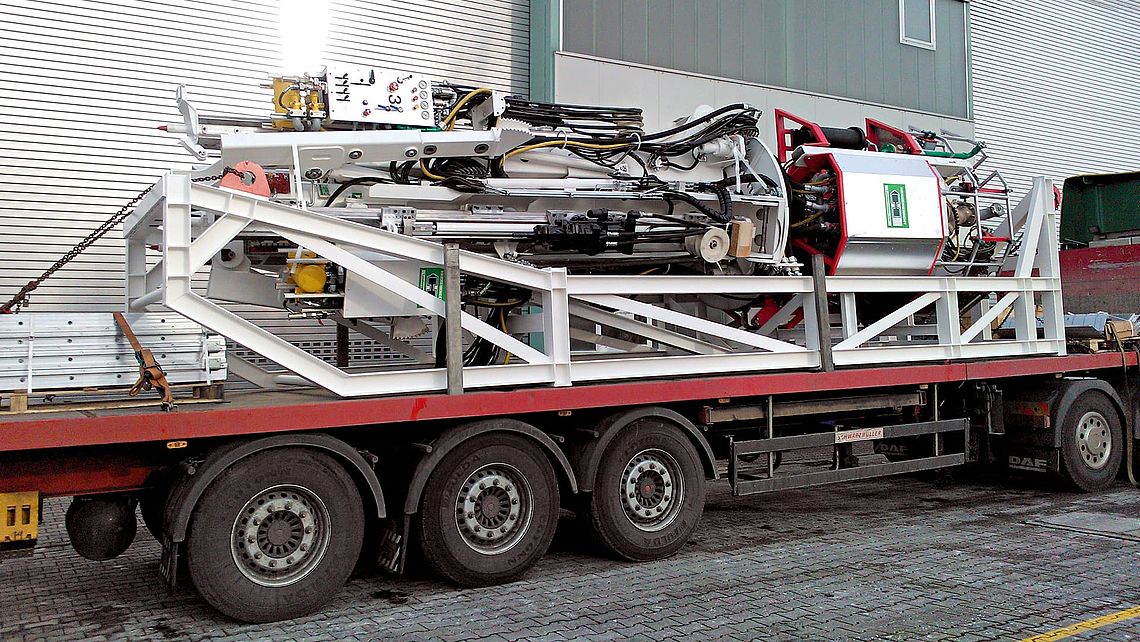

用卡车运输装有水平运输架的竖井钻机

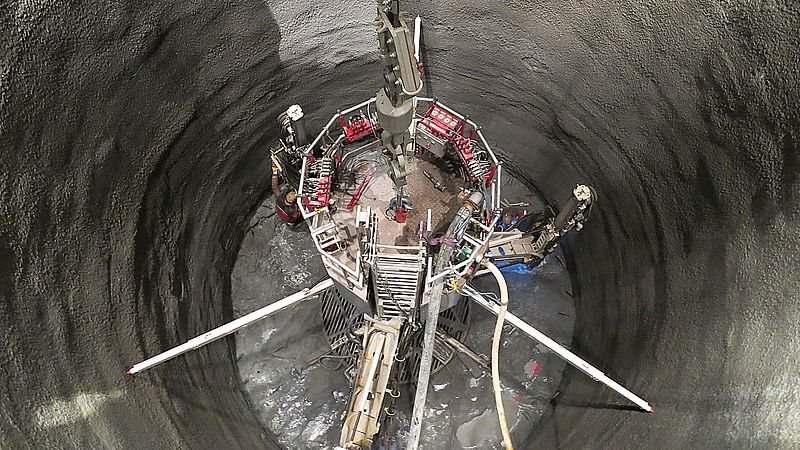

液压稳定器靠井壁支撑的图像

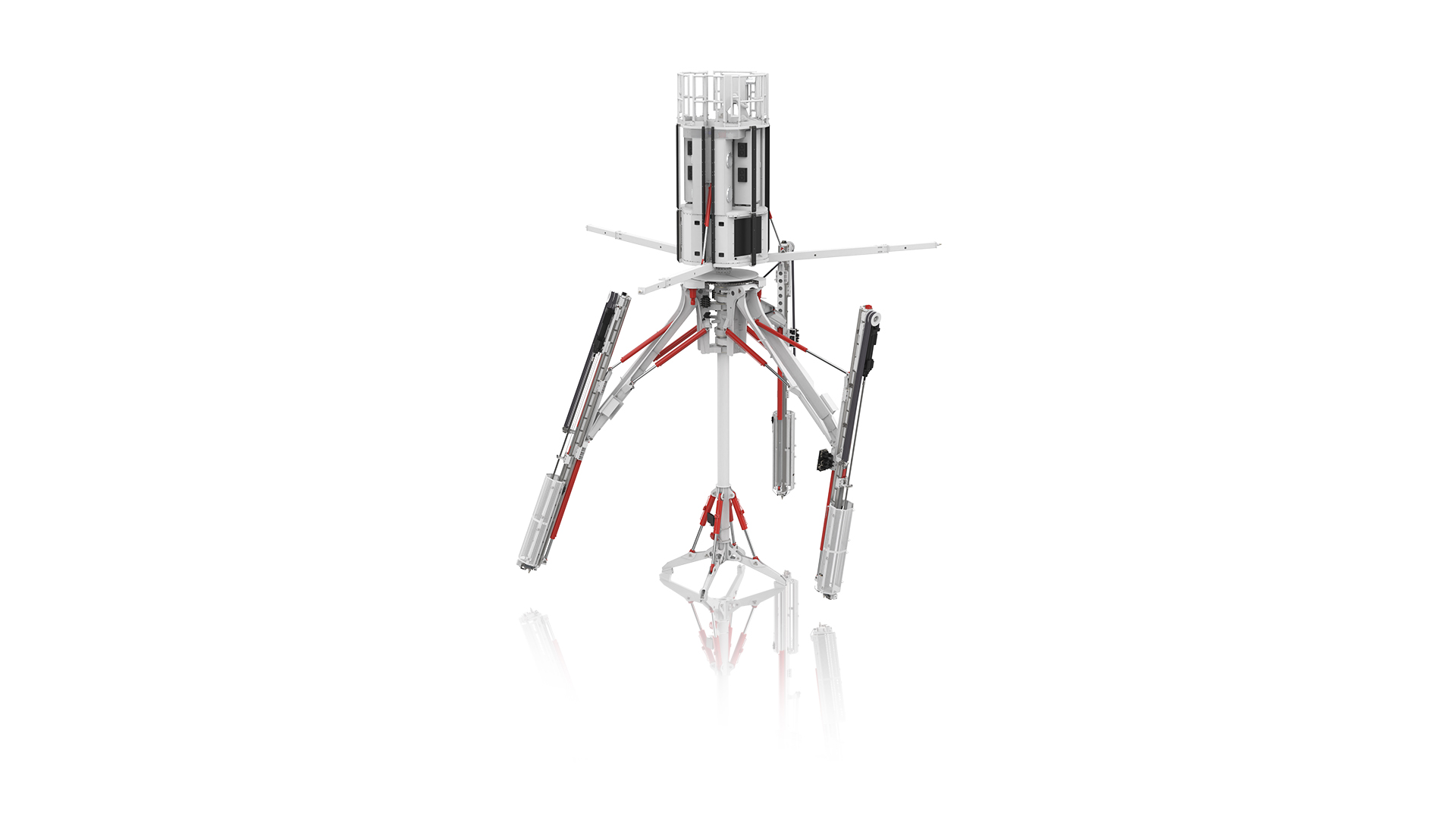

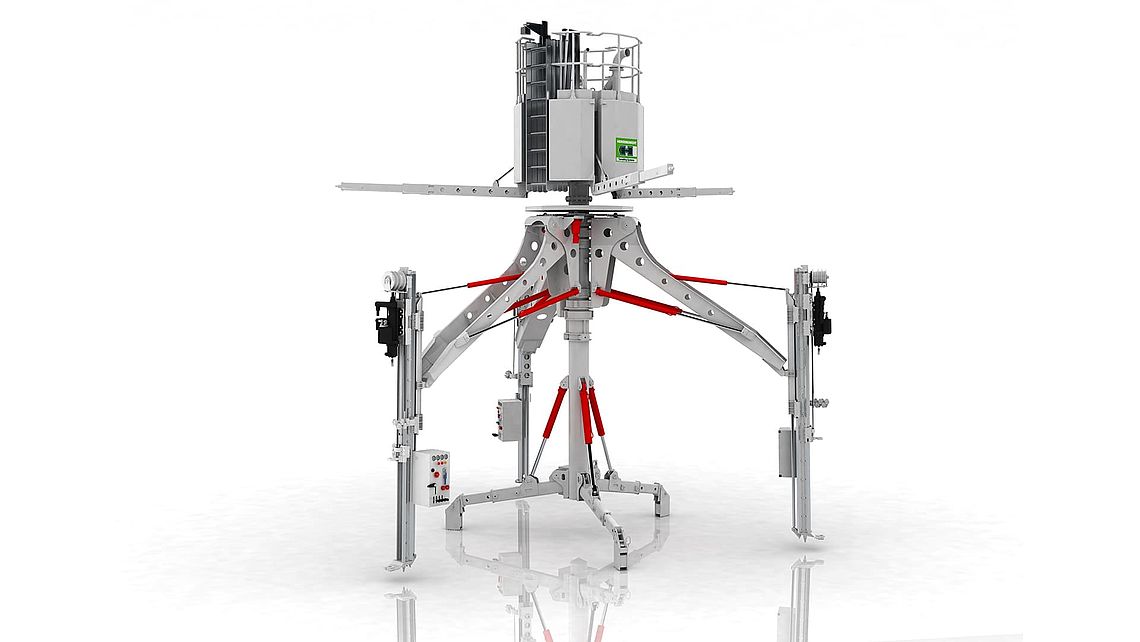

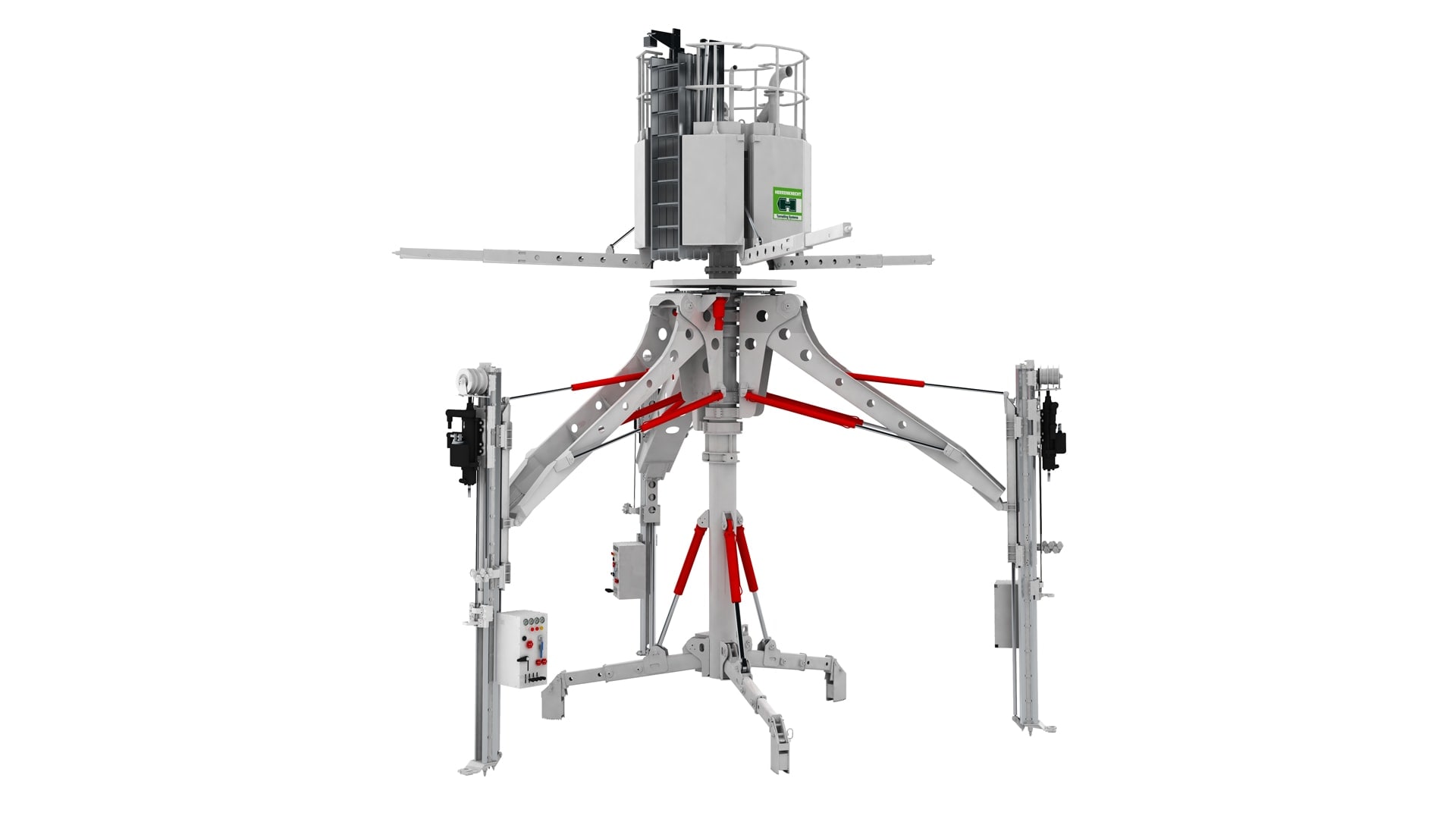

功能原理

1
可伸缩稳定器
2
液压支腿
3
气动凿岩钻机
4
悬挂点
5
悬臂
6
气动液压动力装置

更多信息

下载

海瑞克伞形钻架凿岩机专门根据客户的要求设计而成。该技术可在硬岩中快速进行常规竖井的施工,为钻井人员提供较高的职业安全保障。它可以用于采矿和地下建设等各种应用领域。
