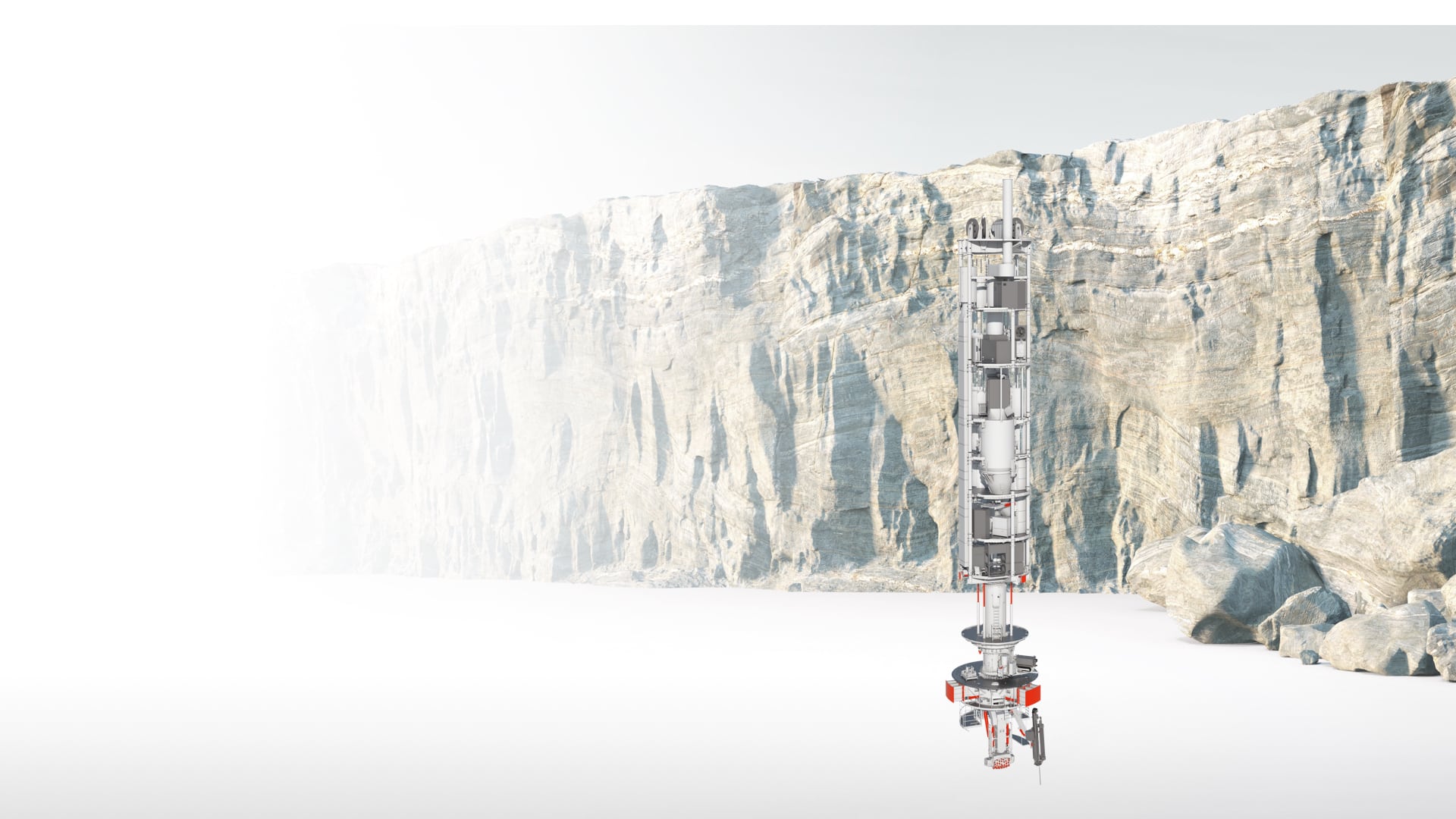

截削式竖井掘进机SBR

快速安全地进行竖井掘进,最大深度可达 1600米

地质状况 岩石
岩石,非均质地层
直径
7-12米

截削式竖井掘进机SBR(Shaft Boring Roadheader)用于在软质至中硬质岩石地质条件下进行独头巷道的机械化掘进。与安装硬岩刀盘的立式刀盘竖井掘进机SBM相比,截削式竖井掘进机SBR安装了截割臂和一个横轴旋转的截割头,这样可以挖掘7至12米之间各种直径的竖井。基于海瑞克的VSM下沉式竖井掘进技术,截削式竖井掘进机SBR比常规工艺具有更高的职业安全水平以及更好的隧道掘进作业表现。



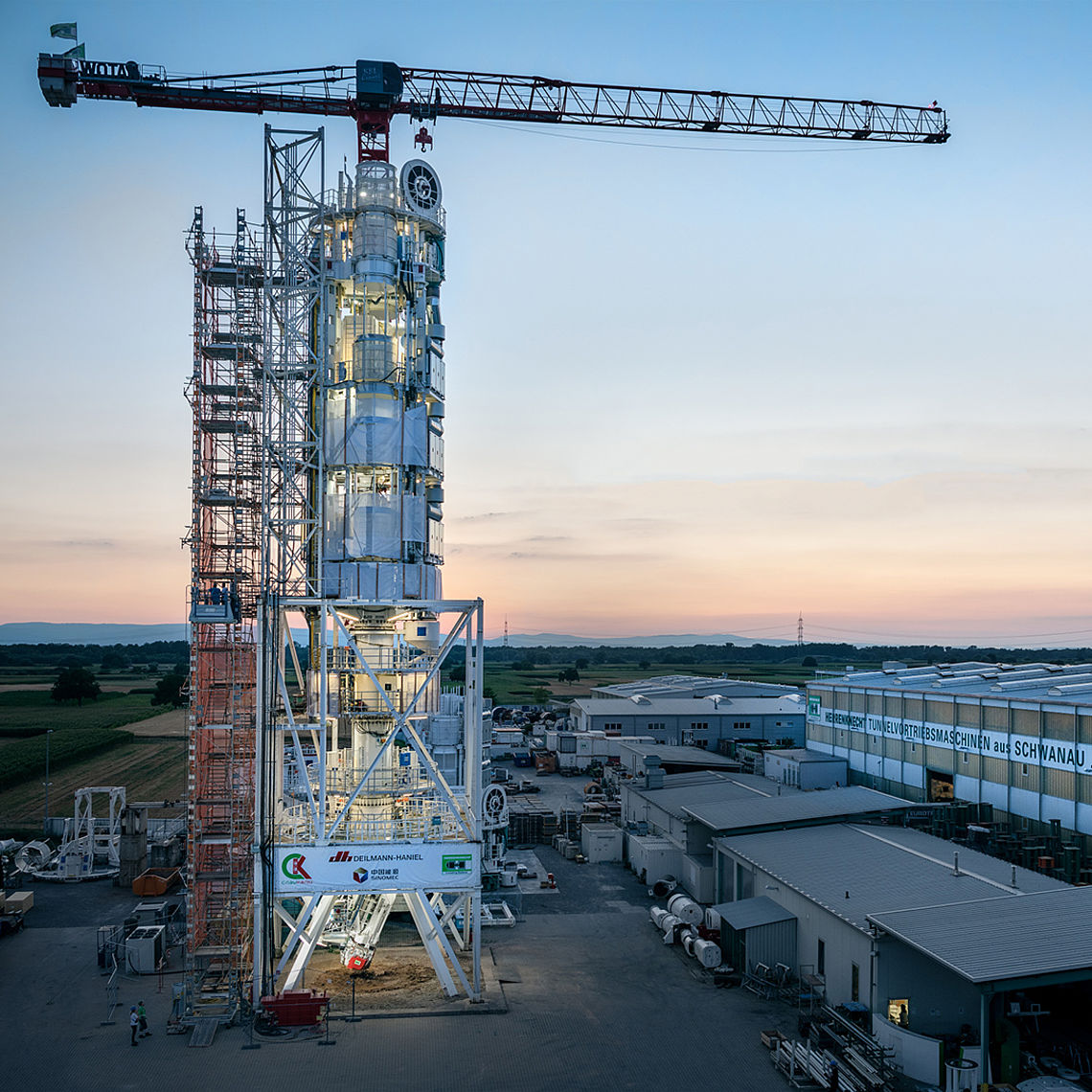

成熟的技术是创新的基础

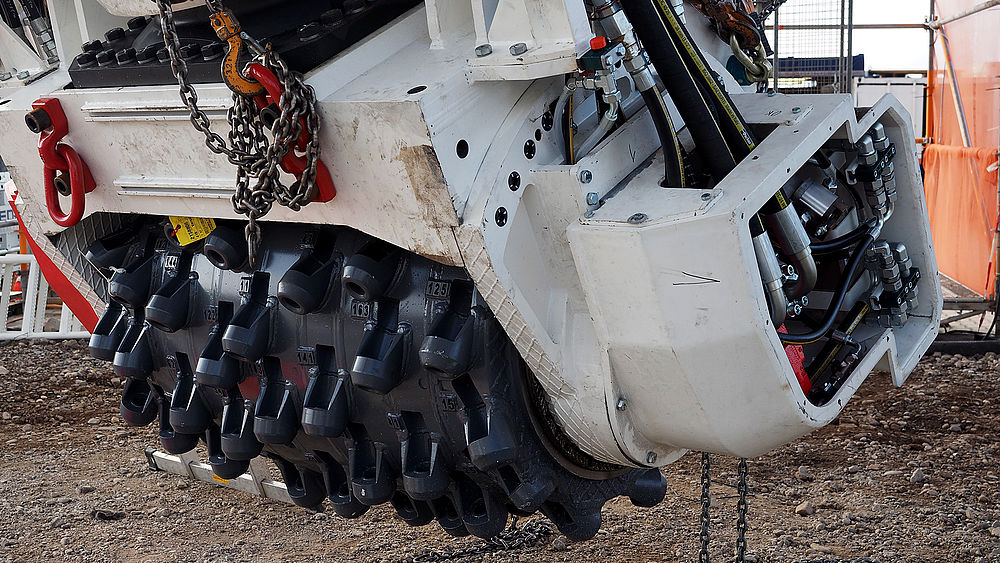

海瑞克研发的VSM下沉式竖井掘进技术在很多项目中得到广泛的应用和认可。基于这些项目经验,对截削式竖井掘进机SBR的截割臂进行了改装,并对后配套装置进行了调整,以满足矿山行业沉井作业的要求。截割臂是伸缩式的,一次作业可在整个竖井断面挖掘1米深度。挖掘过程中,无需上下移动截削式竖井掘进机SBR。

作为切削循环的第一步,截割头首先切出200毫米的深度。此后,铣挖头沿顺时针方向从竖井中心到井壁切削更多环形断面。经过5个切削循环,竖井断面就会下降1米。然后,截削式竖井掘进机SBR下沉,重新开始切削循环。

利用气动出渣系统收集竖井底部的渣石,并将其运至抽吸罐。从截割臂上方的工作平台,采用喷射混凝土、模架或锚固工艺对竖井壁进行加固。

功能原理

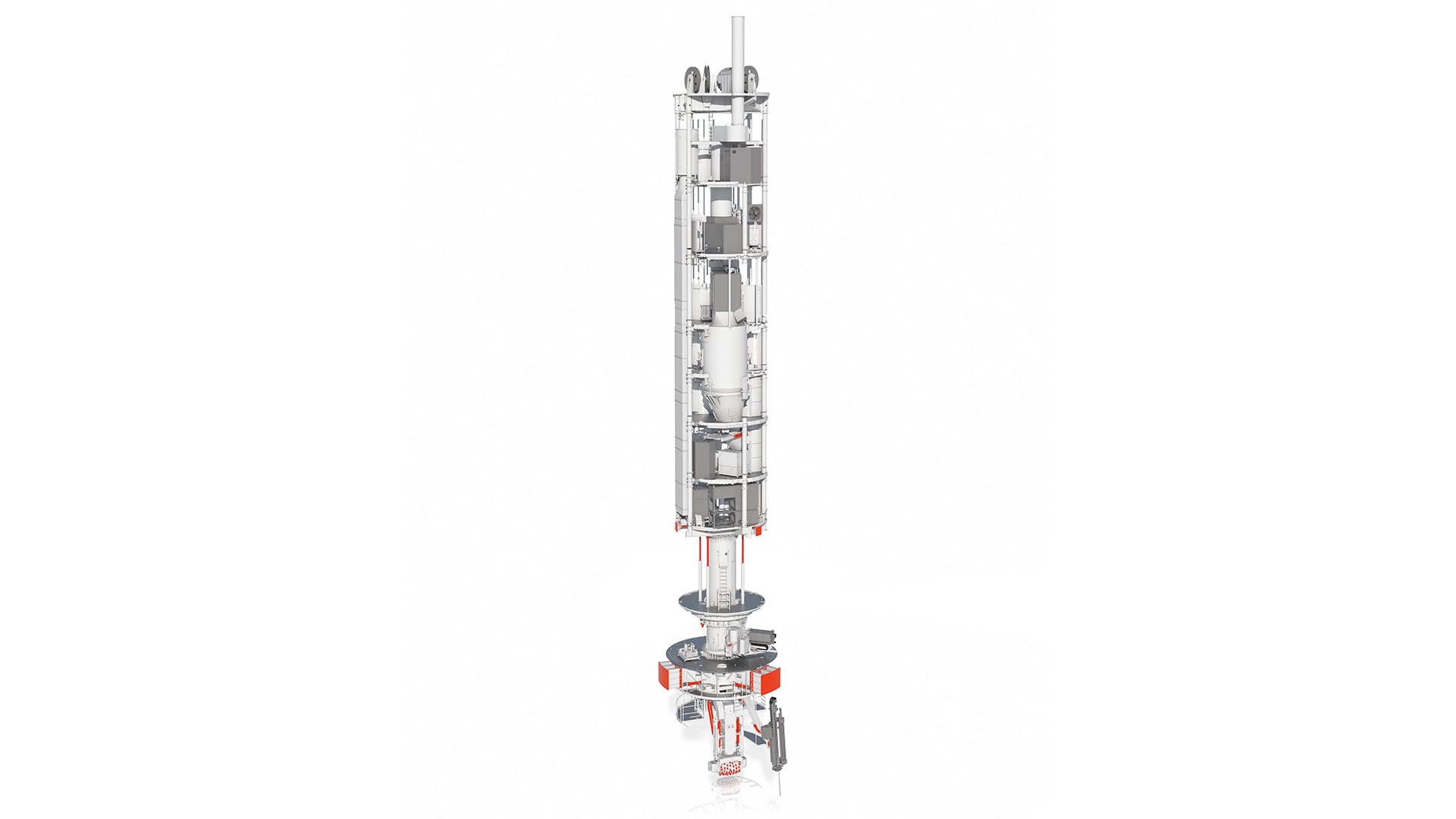

1
出渣吊桶

渣料采用起吊方式运到地面。另有辅助吊桶和运人吊桶。

2
控制室

截削式竖井掘进机SBR操作员控制着所有功能,以及半自动化的掘进过程。

3
支护盾体

将切削挖力传递到井壁。可以调整适用于不同的直径。

4
开挖室

人员仅在维护时才需进入。亦可安装管片或喷射混凝土。

5
作业平台

设有数个作业平台,用于设施、装备的安放和供电、空气和通风的管线延伸。

6
气动出渣系统

出渣清理井底并将岩屑收集到贮罐内

7
滑轮台

截削式竖井掘进机SBR采用绳索悬挂,可按需要起吊或放下

8
支护平台

可以采用几种不同的支护方式:混喷、锚杆、钢筋网、管片或衬板

9
截削式竖井掘进机

设备可按要求开挖不同直径和深度的井筒

1
2
3
4
5
6
7
8
9

渣料采用起吊方式运到地面。另有辅助吊桶和运人吊桶。

截削式竖井掘进机SBR操作员控制着所有功能,以及半自动化的掘进过程。

将切削挖力传递到井壁。可以调整适用于不同的直径。

人员仅在维护时才需进入。亦可安装管片或喷射混凝土。

设有数个作业平台,用于设施、装备的安放和供电、空气和通风的管线延伸。

出渣清理井底并将岩屑收集到贮罐内

截削式竖井掘进机SBR采用绳索悬挂,可按需要起吊或放下

可以采用几种不同的支护方式:混喷、锚杆、钢筋网、管片或衬板

设备可按要求开挖不同直径和深度的井筒

更多信息

下载

海瑞克通过进一步开发现有技术,并利用其深厚的工程经验,开拓了全新的业务领域。创新性的机械化方案为安全、高效地开发较大埋深的矿藏提供了保证。
