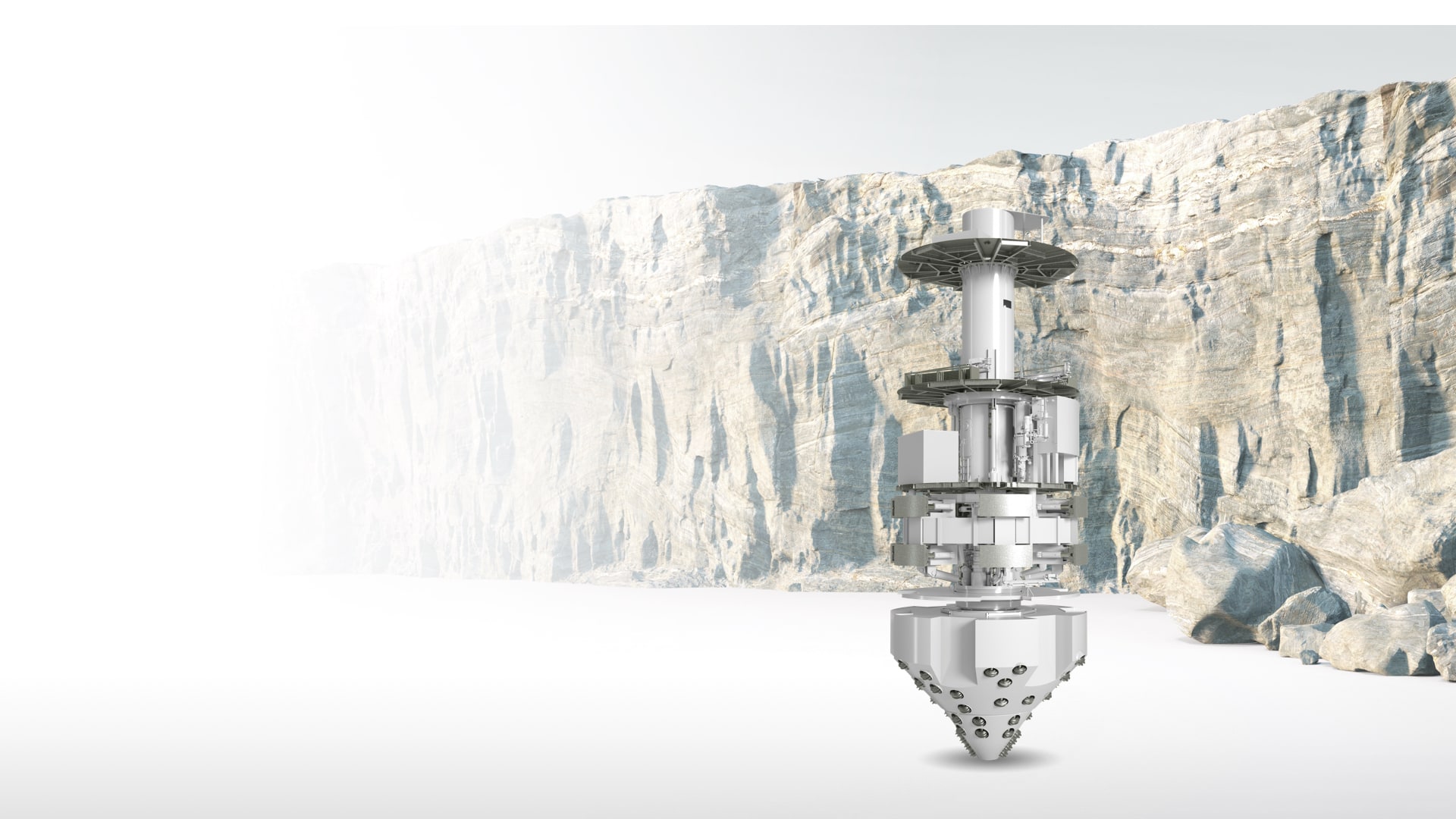

以石墙为背景的竖井掘进机 3D 插图

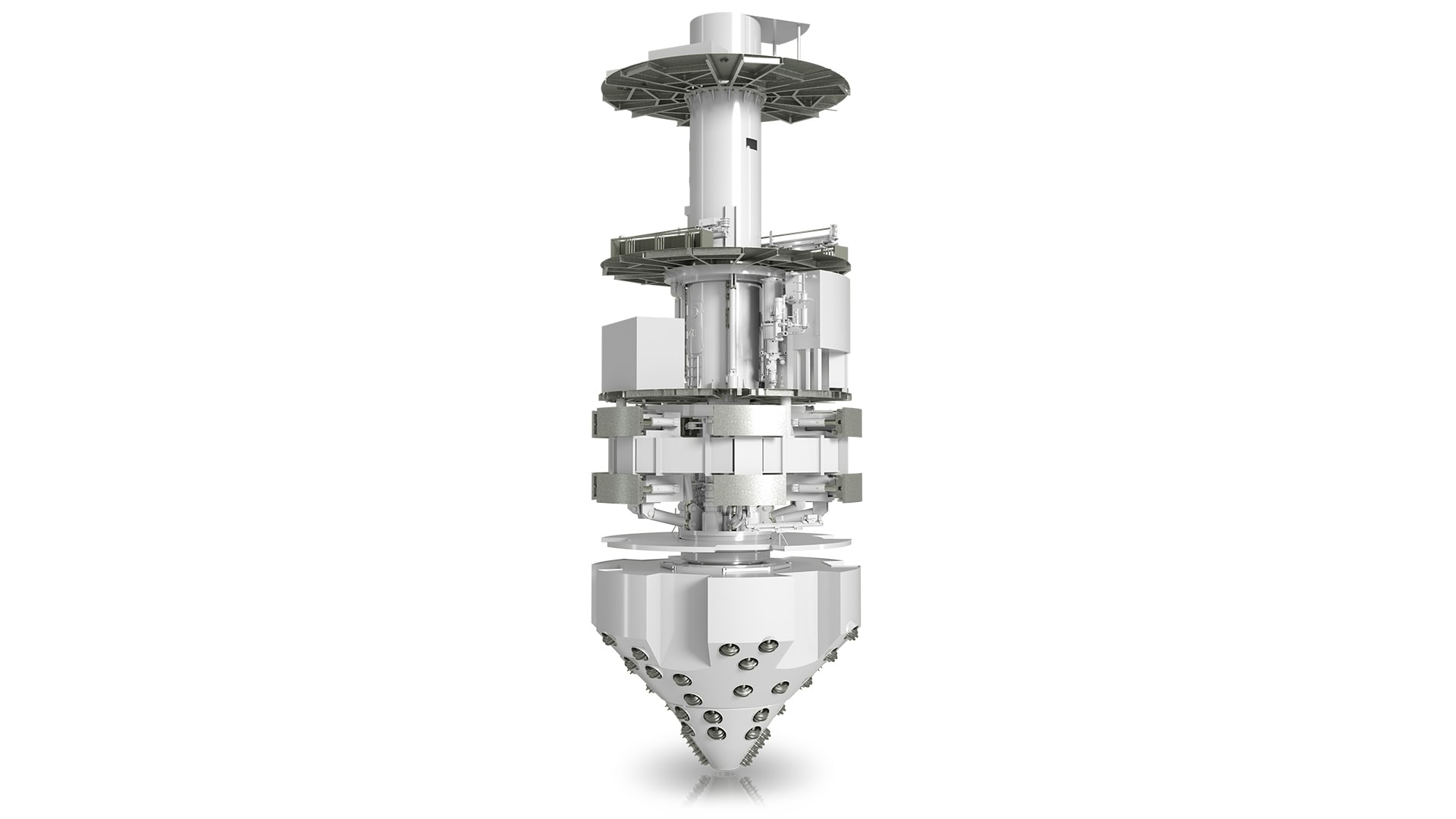

轴镗孔扩展机的 3D 插图

全断面竖井扩孔掘进机SBE

快速安全地进行竖井的导向钻孔掘进,最大深度可达 2000米

地质状况 岩石
硬岩
直径
7-10米

为扩大硬岩竖井导向孔,研制了全断面竖井扩孔掘进机SBE。刀盘为圆锥形,并配有滚刀。掘进过程高度自动化。操作员在控制室的安全环境中控制和监视所有操作。



在掘进过程中,全断面竖井扩孔掘进机SBE通过撑靴系统将自己固定在井壁上。该撑靴系统可将掘进过程中产生的力传递到地层中。掘进1米后,松开撑靴系统,全断面竖井扩孔掘进机SBE可自动下降继续掘进

岩渣通过导向孔被输送至竖井井底。

可根据项目要求从与掘进方向平行的全断面竖井扩孔掘进机SBE工作平台上安装竖井衬砌。。

久经考验的技术,新型研发的基础

开发全断面竖井扩孔掘进机SBE的目的在于,更新现有和已证明有效的技术,使其适应项目的要求,同时最大限度地提高工作安全性和掘进效率。

功能原理

1
控制室

全断面竖井扩孔掘进机SBE操作员控制设备的所有功能,操控着半自动化的开挖过程

2
支护平台

锚杆和钻探装置固定在这一平台

3
刀盘

装有滚刀,经调整可适用于不同的直径

4
出渣

通过导孔将渣土排至井底,亦用于通风

1
2
3
4

全断面竖井扩孔掘进机SBE操作员控制设备的所有功能,操控着半自动化的开挖过程

锚杆和钻探装置固定在这一平台

装有滚刀,经调整可适用于不同的直径

通过导孔将渣土排至井底,亦用于通风

海瑞克通过进一步开发现有技术,并利用其深厚的工程经验,开拓了全新的业务领域。创新性的机械化方案为安全、高效地开发较大埋深的矿藏提供了保证。
