哥廷根雨水收集管道
Germany, 哥廷根
2014 – 2015

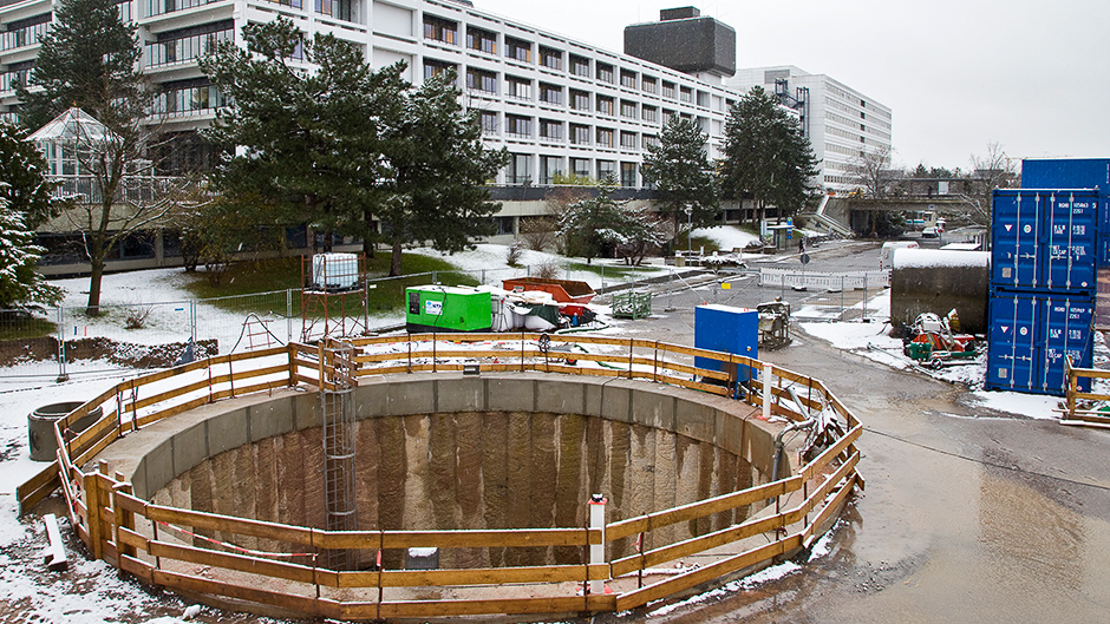

哥廷根大学医院坐落在一个洼地处,因此必须采用复杂的抽水系统将这里的雨水和污水向上抽以便进行处理。如果水泵失灵,洪水可能会导致医院大楼断电。

为确保地表水的安全无故障处理,2014年开始规划新的雨水排水系统。繁忙市中心地区空间有限,非均地质条件和复杂 S型曲线掘进,都是该项目的特点。为了更好地克服这些挑战,承建商选择了海瑞克小型隧道掘进技术。

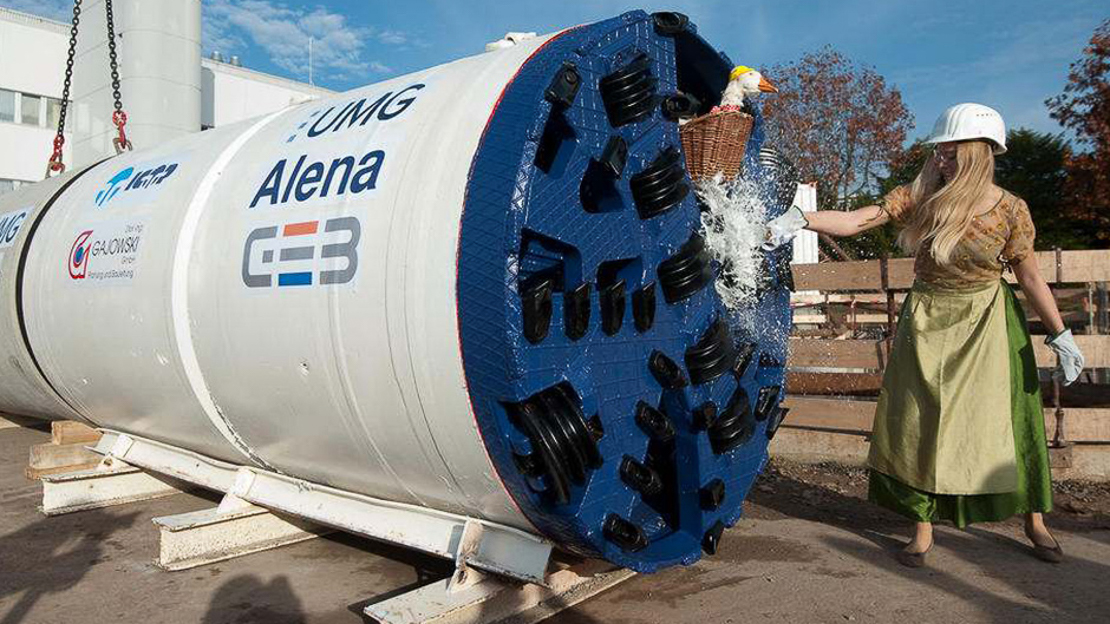

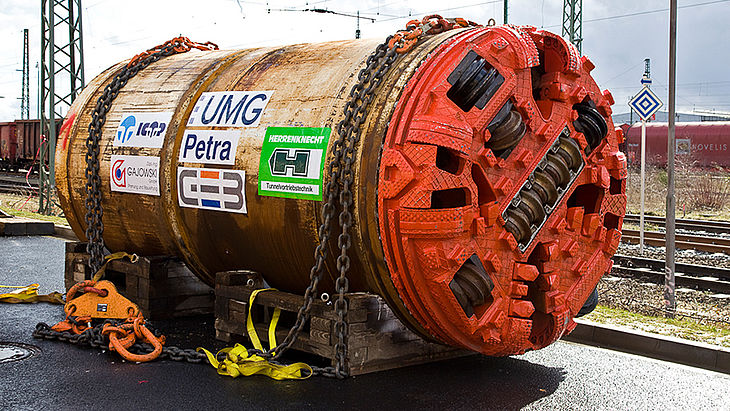

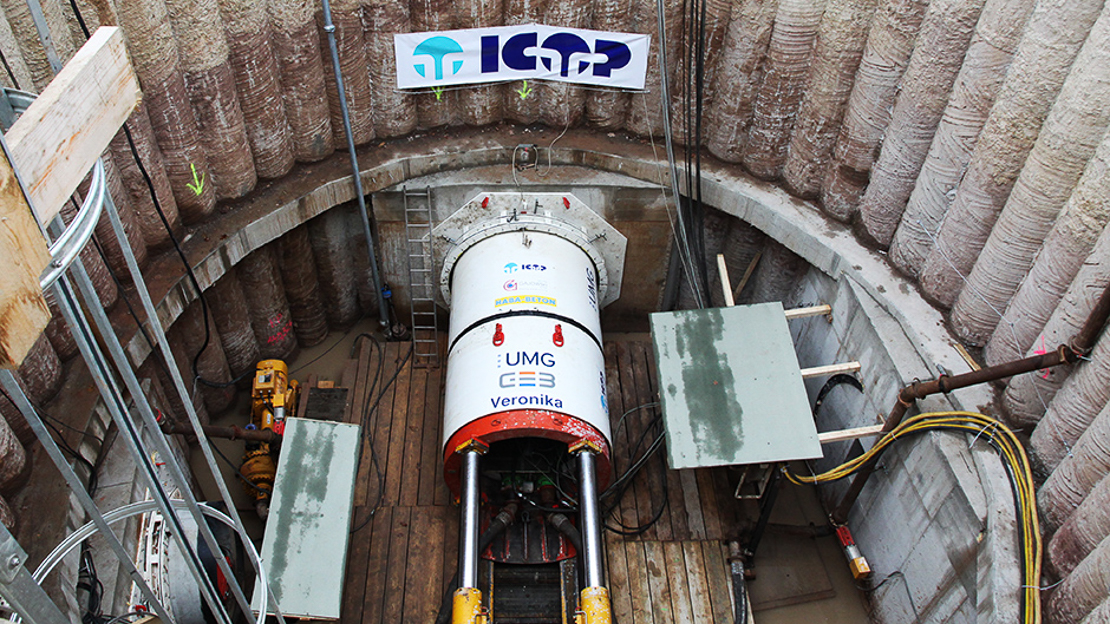

为了建造新的排水系统,共使用三台不同的海瑞克机器对三个隧道段进行掘进。其中第一台是小型隧道掘进设备AVN1400TC,于2014年8月开挖最短的一段:长度为200米。2014年12月,第二台机器小型隧道掘进设备AVND2000AB投入使用。开挖最长的一段650米。直径为2米,该段将用作蓄水池。这意味着可以通过蓄水调节精确控制流量。不久之后,在2015年1月,最后一台小型隧道掘进设备AVND1800AB投入使用,用于开挖第二长的一段。得益于专业规划和精确掘进,通过几条弯道绕开了哥廷根市中心的天然气、水、电和污水管道。由于采用非开挖施工工艺,主要交通干道也基本未受影响,居民也未受到灰尘和噪音的影响。

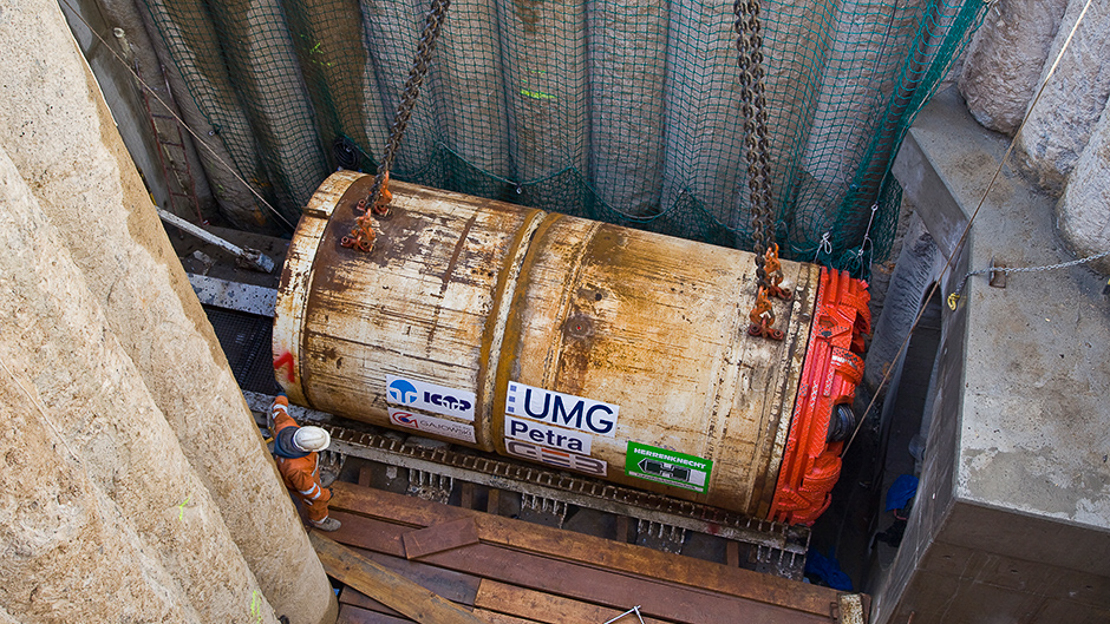

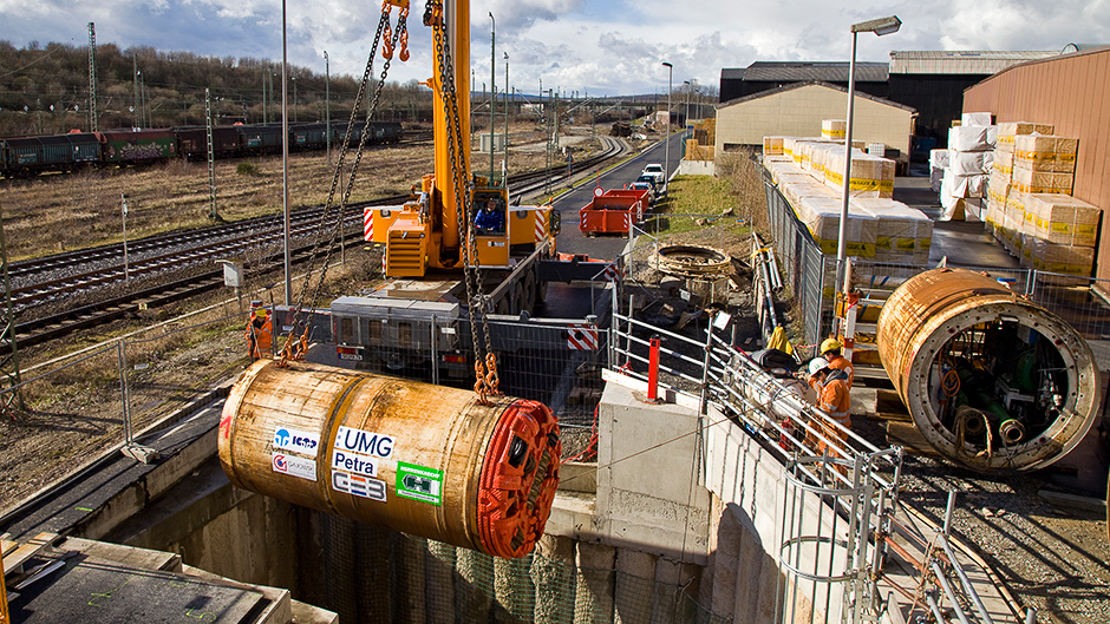

2015年5月,最后一台机器到达接收井。随着第三次贯通,海瑞克小型隧道掘进机成功完成了地下施工任务。仅耗时9个月,平均日进尺约13米,安装了400个顶管,完成了掘进工作。由于自然坡度至少为千分之二(每1000米长度下降2米),雨水和地表水自行流向目的地,无需抽水系统。在11至13米的深处,雨水和地表水首先被引向货运站的连接排水道,然后流入路德河(Lutter river),全长1210米。

项目数据

国家 地点

Germany, 哥廷根

年份

2014 – 2015

项目应用

排污

地质状况

非均质地层
砂、粘土、淤泥、砂砾

掘进长度

1,210 米

设备参数

1x AVN 小型隧道掘进设备:
直径:1,740 mm
隧道衬砌方式:顶管
刀盘功率:90 kW
扭矩:280 kNm

1x AVN 小型隧道掘进设备:
直径:2,150 mm
隧道衬砌方式:顶管
刀盘功率:160 kW
扭矩:520 kNm

1x AVN 小型隧道掘进设备:
直径:2,525 mm
隧道衬砌方式:顶管
刀盘功率:315 kW
扭矩:780 kNm
