麦加圣地排污管道项目
Saudi Arabia, 麦加
2014 – 2016
紧贴客户远程服务

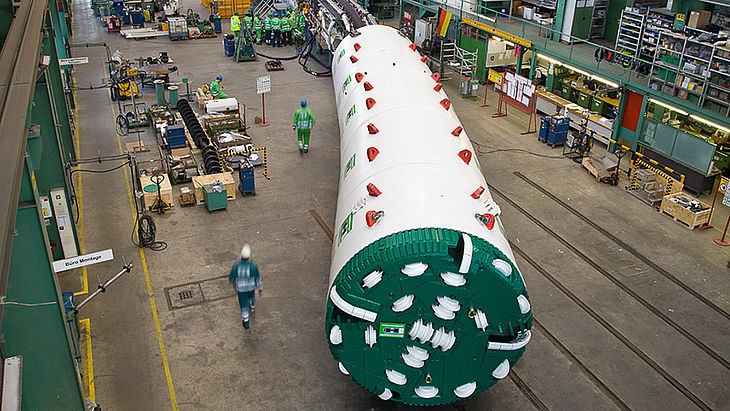

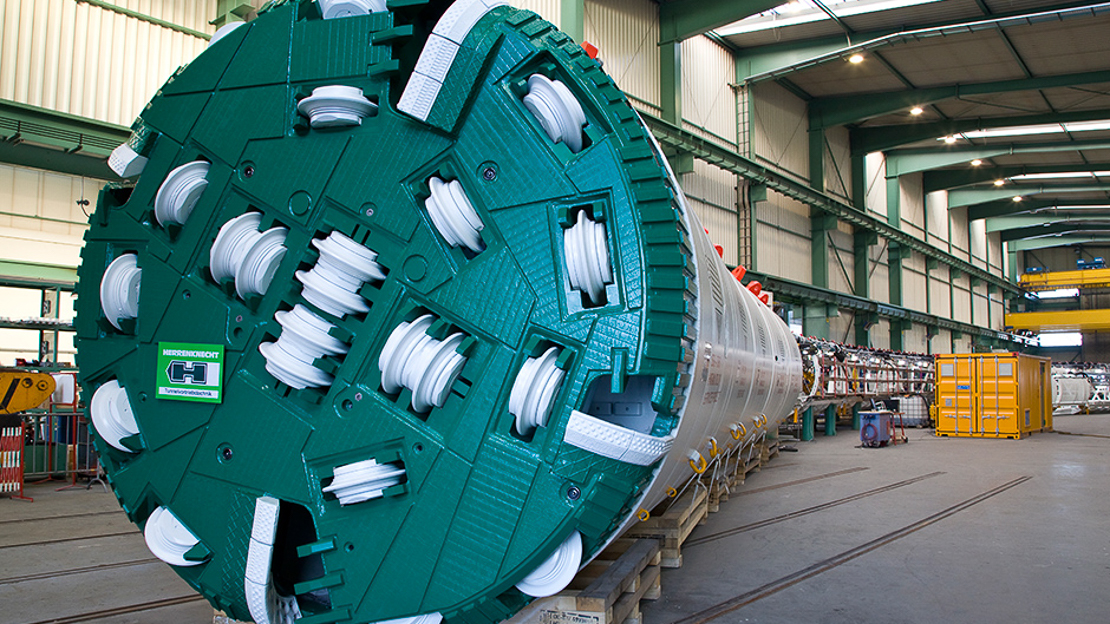

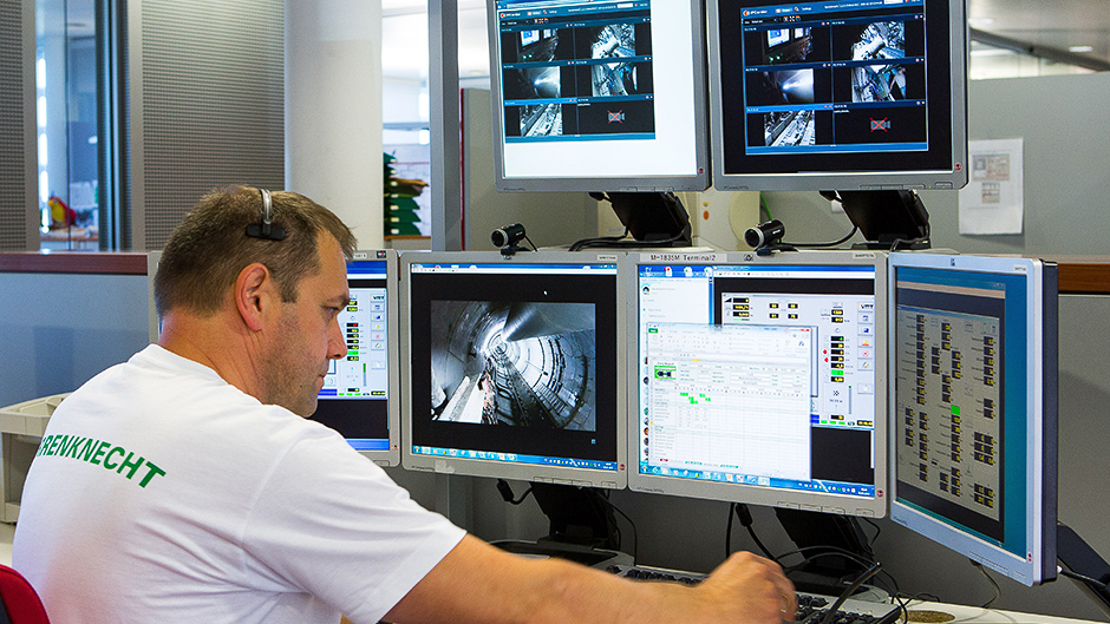

麦加是穆斯林最重要的朝圣之地,每年有数以百万计的朝圣者前来朝觐。非穆斯林禁止进入穆斯林圣地。尽管如此,为了专业地应对两台海瑞克土压平衡式盾构机在开挖新麦加哈拉姆污水管线过程中面临的技术挑战,海瑞克与客户合作,提出了特殊的解决方案:采用一种新型远程监控系统,让施瓦瑙的工程师可以实时观察掘进作业,并在必要时为麦加的掘进人员提供支持。2014年夏,随着第一台机器的始发,所有数据、测量结果和实时视频都被传送到海瑞克总部的另一个控制室中。此外,在设备验收之时,海瑞克在施瓦瑙工厂对客户的工作人员进行了广泛而深入的培训。

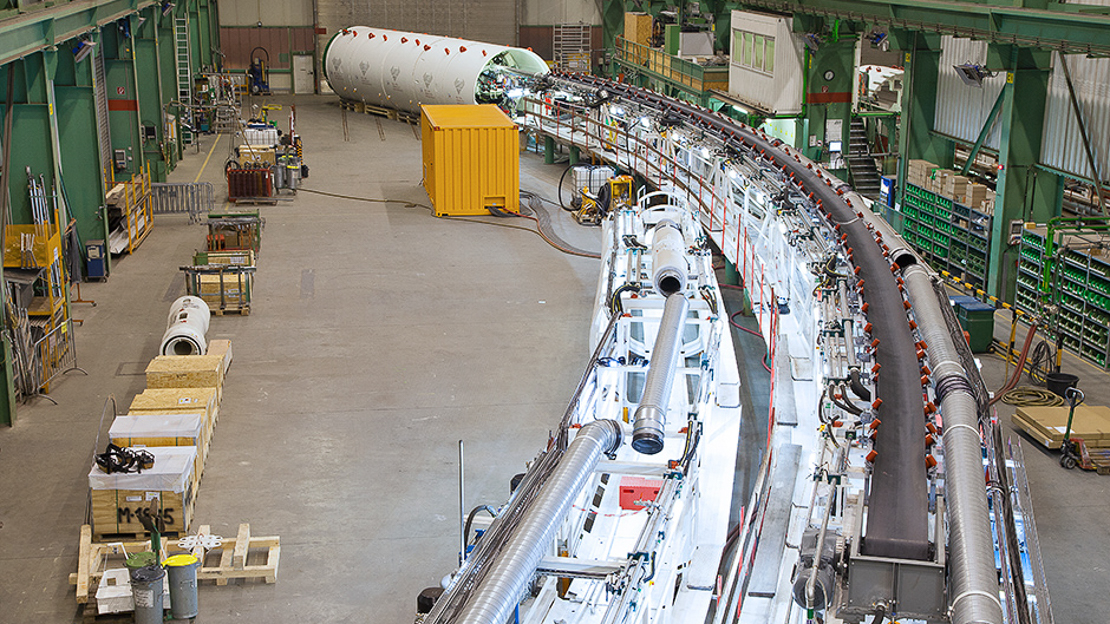

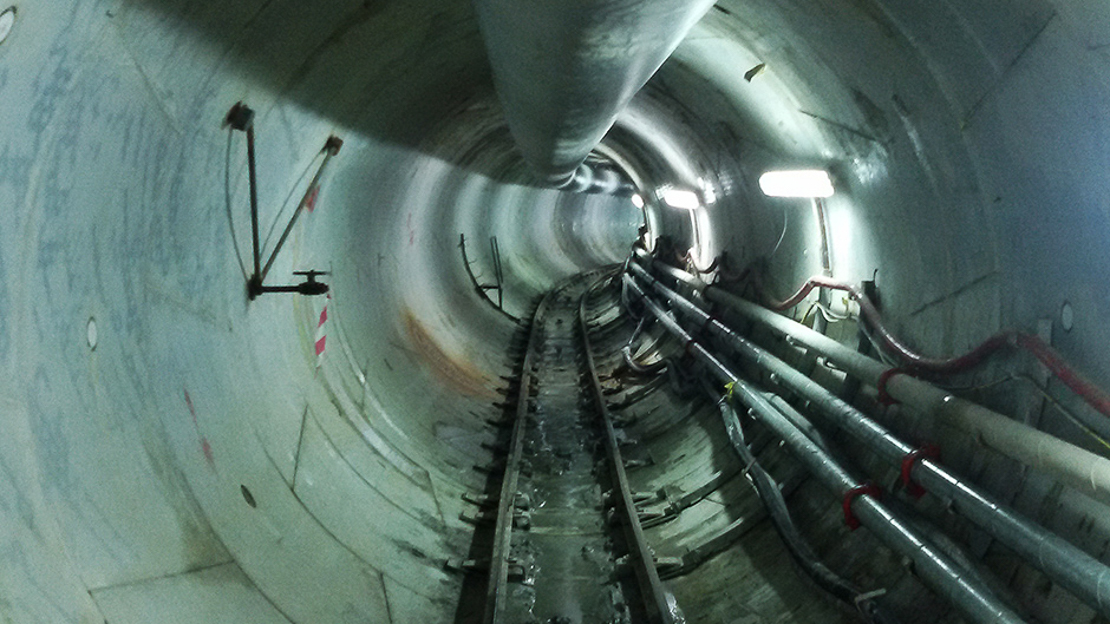

充分的准备以及为当地施工队伍提供支持是必要的,尤其对于一些转弯半径仅仅只有80米的地方。为了通过小曲线,设备根据隧道线路进行了调整,后配套由十节长度非常短而灵活的拖车组成。最终,在麦加最繁忙的街道下,机器施展了其极度精确、高效的作业能力。污水隧道衬砌所用混凝土管片的生产设备由海瑞克模具公司(Herrenknecht Formwork)提供。

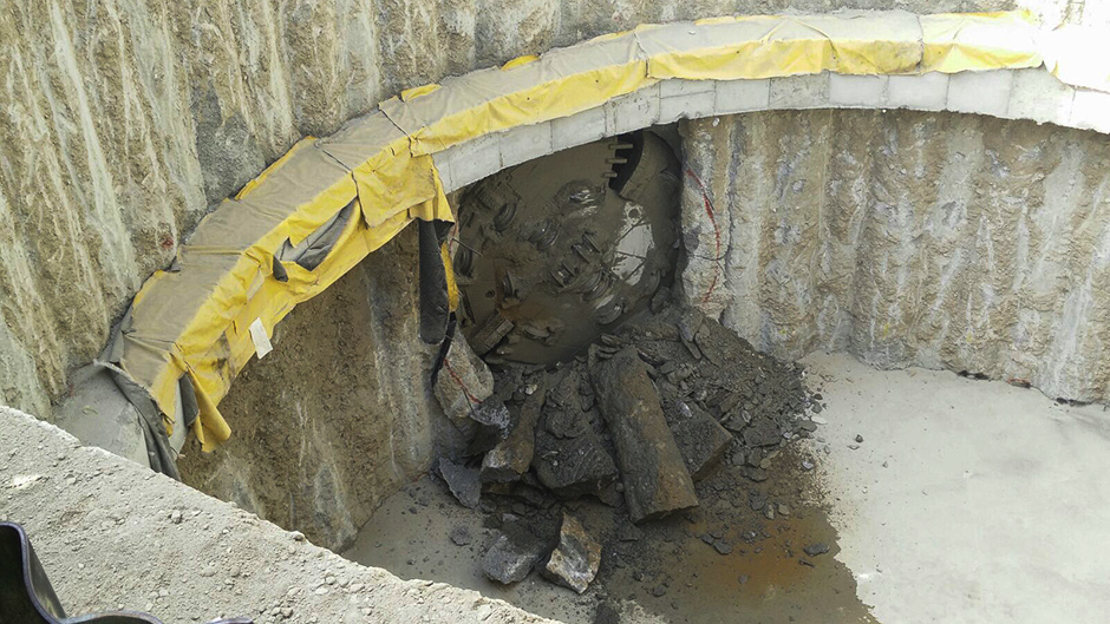

成功的合作和卓越的服务使得两台土压平衡式盾构机均取得良好的进展。2015年12月,它们在两周内相继完成了首次掘进,最佳周进尺高达94.8米,日进尺高达20.9米。第二台机器还进一步在硬岩中顺利掘进了一公里。

项目数据

国家 地点

Saudi Arabia, 麦加

年份

2014 – 2016

项目应用

排污

地质状况

岩石,风化岩,软土

掘进长度

4,400 米

设备参数

2x 土压平衡式盾构机:
直径: 3,510 mm
隧道衬砌方式:管片衬砌
刀盘功率:400 kW
扭矩:1,600 kNm
