波特兰合流制污水溢流隧道
United States, 波特兰
2003 – 2010
美国环境保护署(U.S Environmental Protection Agency)严格规定:禁止在雨季时把未经处理的污水向江河湖泊排放。在俄勒冈州的波特兰,人们要建立一个“大管道(The Big Pipe)”项目,以应对污水处理厂能力不足时,将雨水和污水储存在巨大的隧道内,然后将污水运送到污水处理厂处理,这样Williamette河将免受污染。‎总长5.7公里的“西区合流制污水溢流隧道(West Side Tunnel)”将收集城市西面的污水,而“东区合流制污水溢流隧道(East Side Tunnel)”则负责收集波特兰东面的污水。为此,五台海瑞克隧道掘进机投入使用。

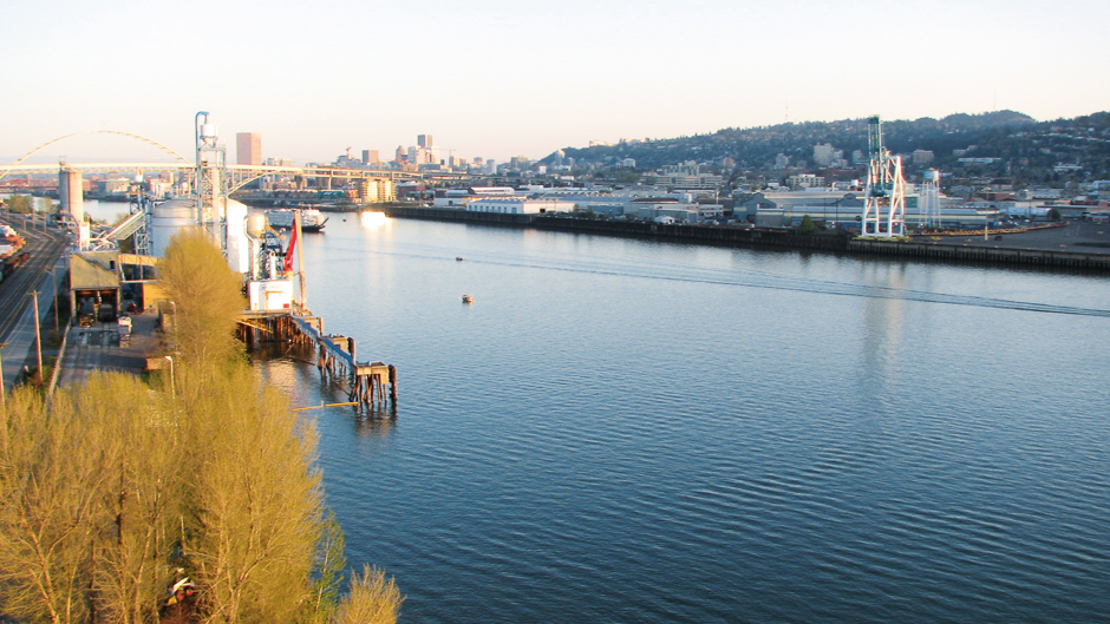

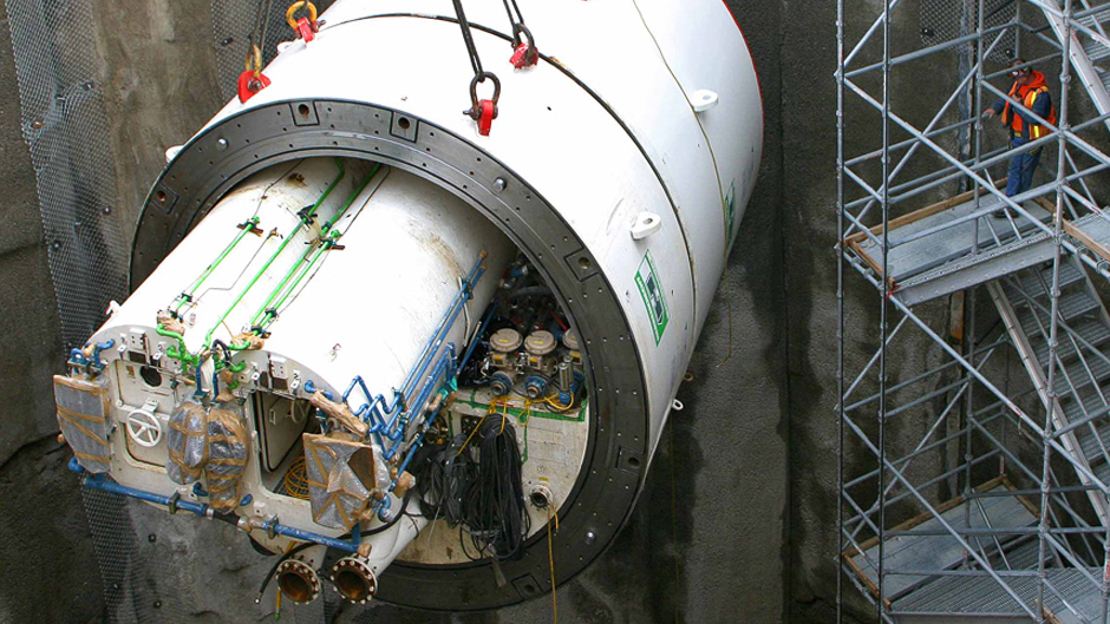

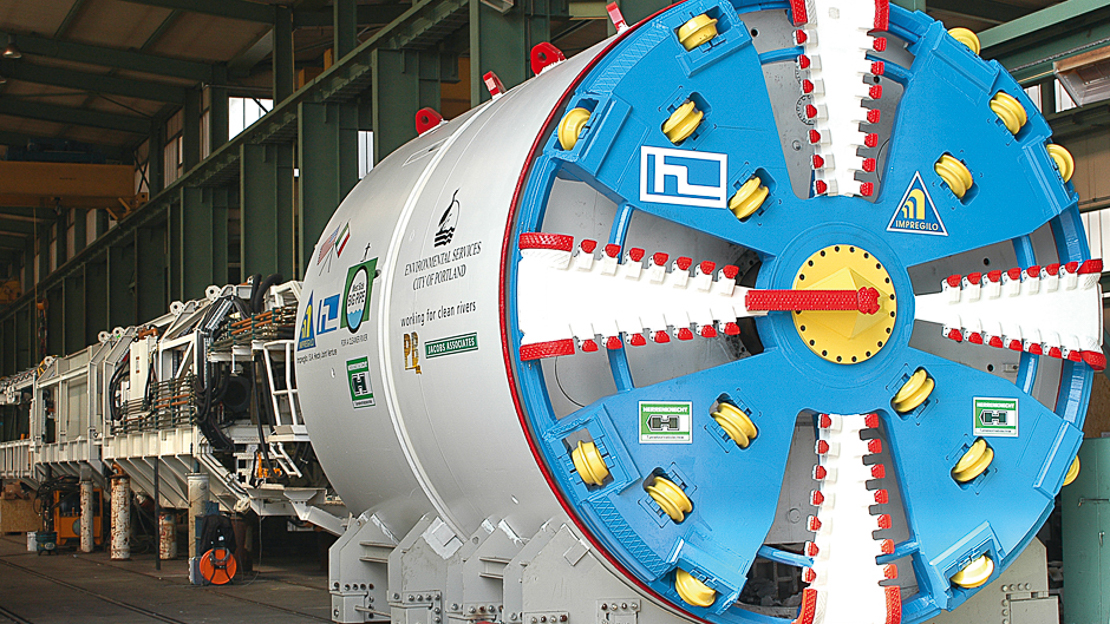

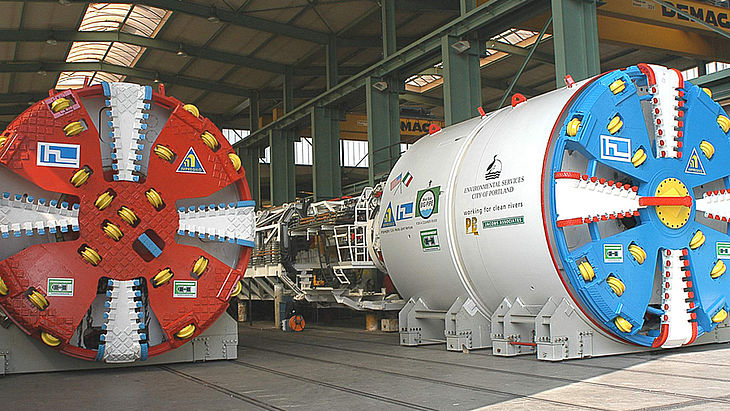

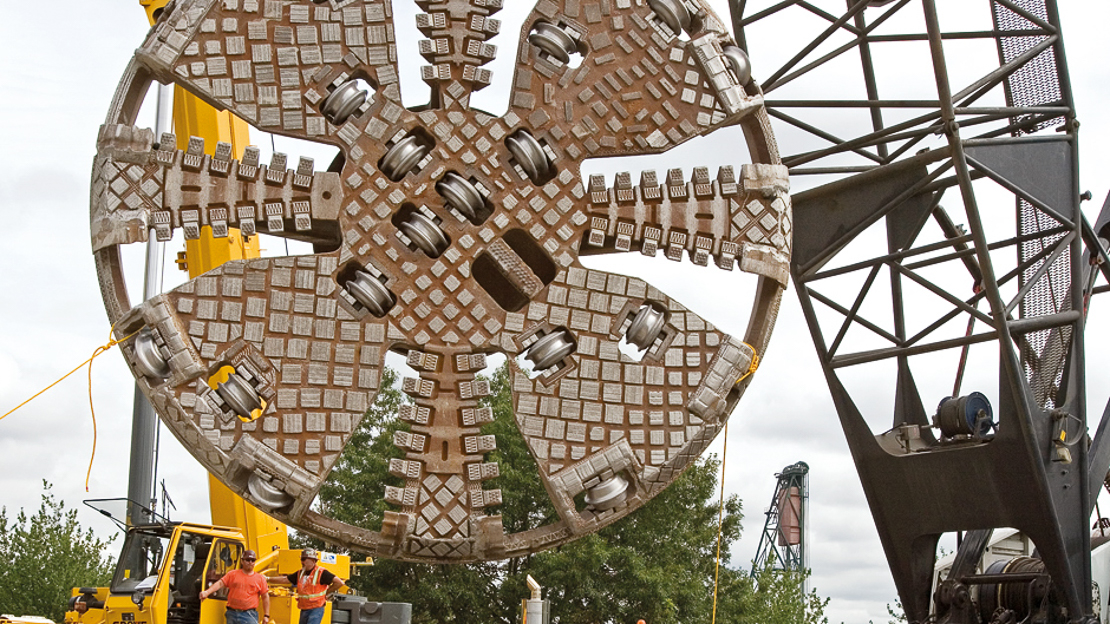

2006年3月,两台混合式盾构机S-231和S-232开挖“西区合流制污水溢流隧道”,隧道在覆土最小只有8米的条件下穿越了Williamette河以及一些建筑的基座。这是一个十分大胆的行为,因为在这个重要的区域沉降必须控制在1.3厘米以内。2005年1月和7月,施工人员庆祝两台设备顺利实现隧道贯通。西区合流制污水溢流隧道在2006年秋天开始投入使用。

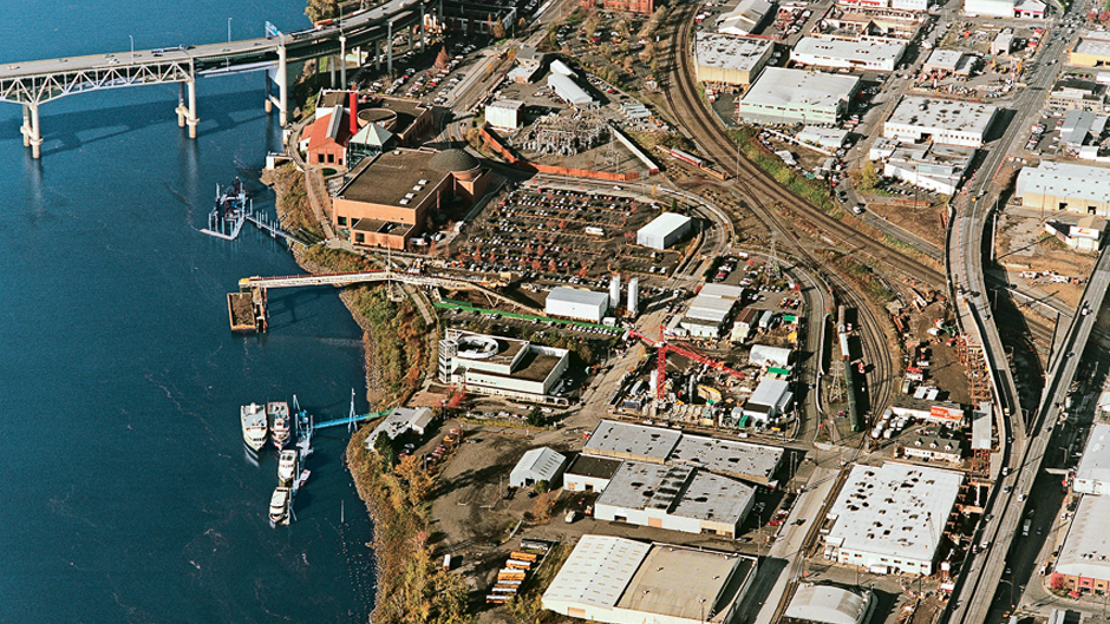

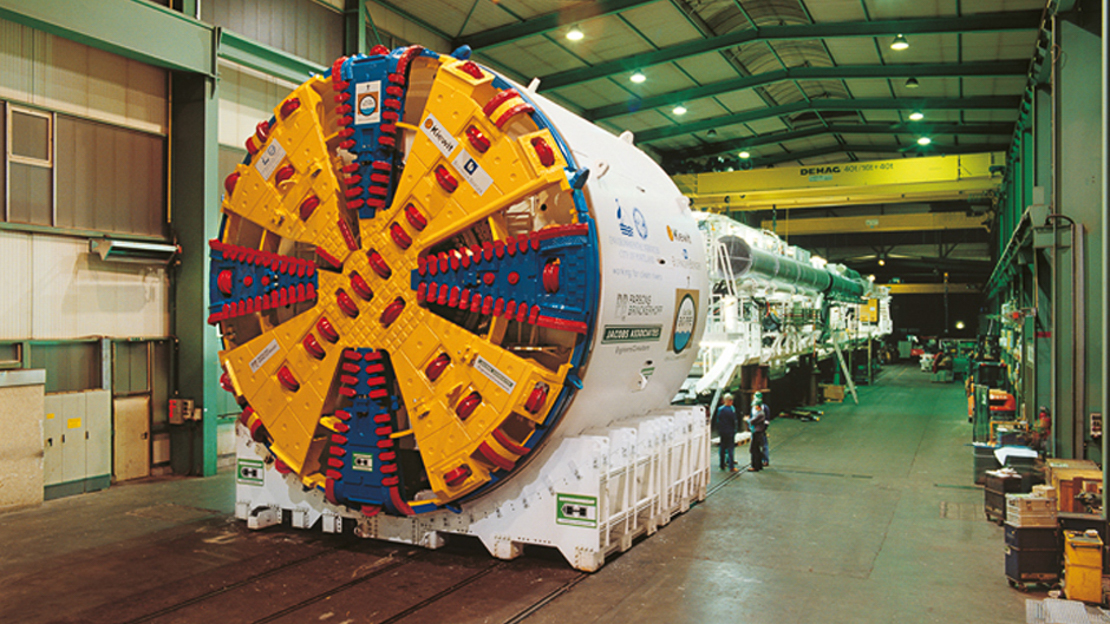

第3台混合式盾构机S-348,即“Rosie”,于2007年6月开始掘进“东区合流制污水溢流隧道”。2010年10月,Rosie成功贯通隧道。三台混合式盾构机总共开挖了14.4公里长的污水管道。

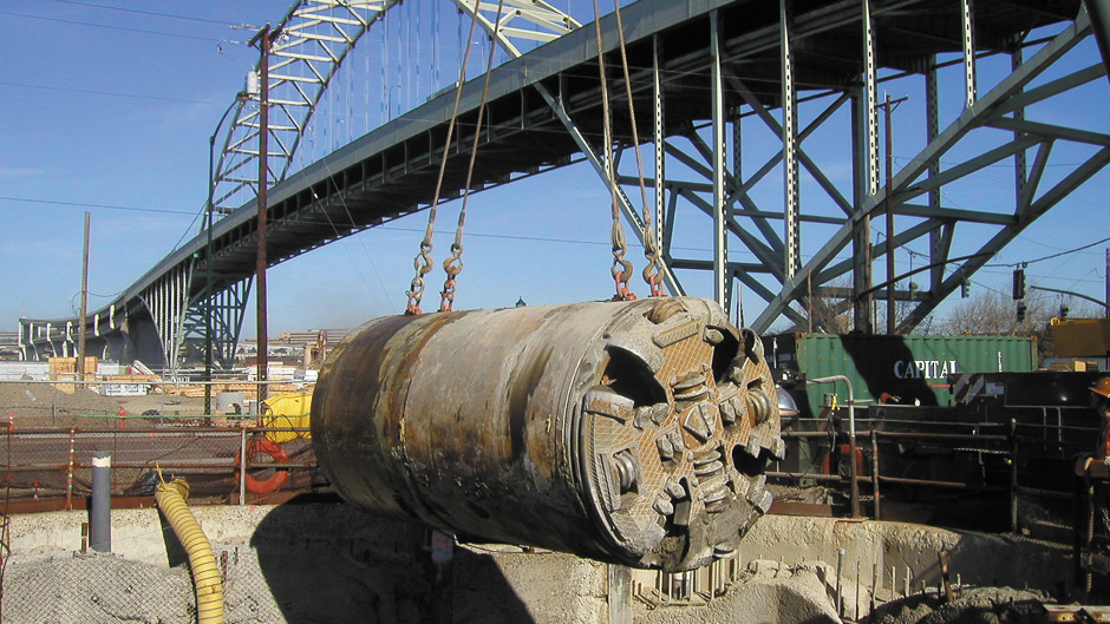

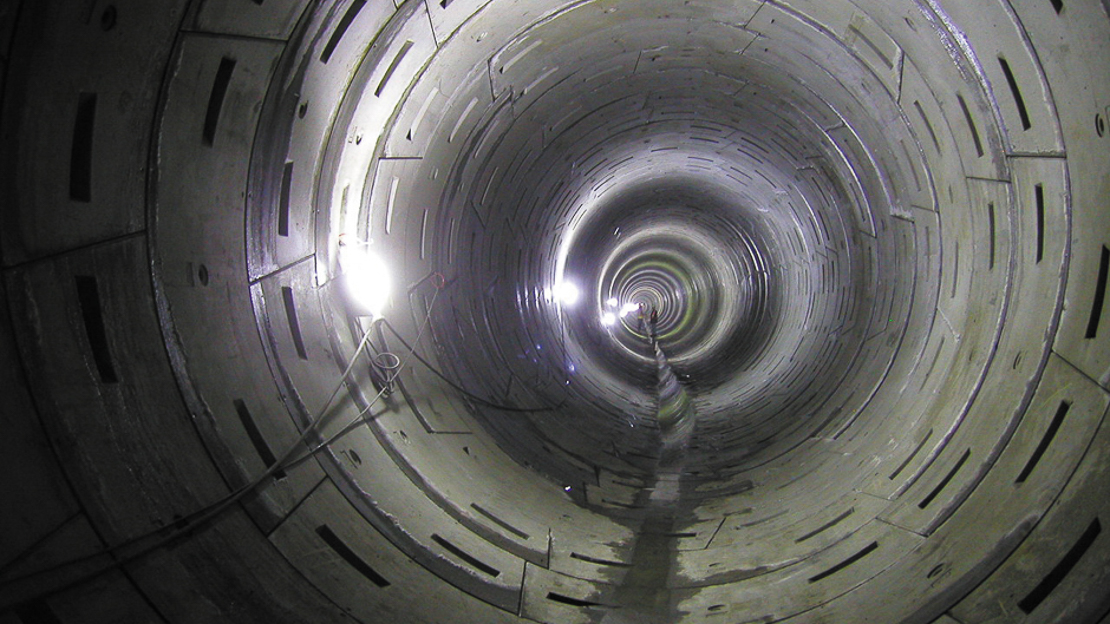

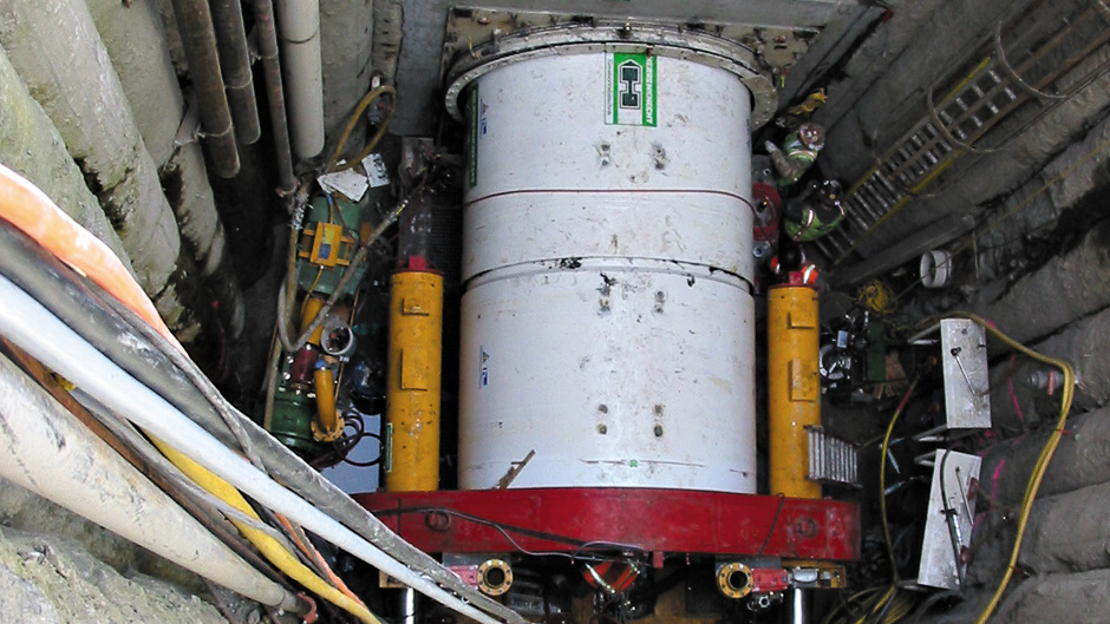

新的储存隧道必须与旧的污水管道连接起来。海瑞克小型隧道掘进机在Willamette河东岸穿过砂、砂砾和粘砂土地质,钻挖了9条总长2393米长的隧道。尽管在地下遇到道钉和系泊桩,机器在第46河口排泄口(Outfall 46)隧段在长距离掘进过程中仍树立了新的里程碑,一个半月的时间内AVND2000AB创下了美国纪录:施工团队掘进了938米长的这条美国最长的小型隧道,期间未使用一个中继竖井。

这台AVND1800AB机器在西河岸也有同样不俗的表现。最佳日进尺达到惊人的58米。若是顾客要求,无需大动干戈还可扩径和加快掘进速度。

波特兰大大管道
项目数据

国家 地点

United States, 波特兰

年份

2003 – 2010

项目应用

排污

地质状况

砂、砂砾、冲积层、粘砂土、淤泥、岩石

掘进长度

20,107 米

设备参数

1x 混合式盾构机:
Diameter: 5.045 mm
刀盘功率: 500 kW
扭矩: 2.300 kNm

1x 混合式盾构机:
Diameter: 5.140 mm
刀盘功率: 330 kW
扭矩: 1.300 kNm

1x 混合式盾构机:
Diameter: 7.700 mm
刀盘功率: 1.000 kW
扭矩: 5.000 kNm

1x AVN设备:
Diameter: 2.605 mm
刀盘功率: 250 kW
扭矩: 780 kNm

1x AVN设备:
Diameter: 2.260 mm
刀盘功率: 160 kW
扭矩: 520 kNm
