柏林排污管道
Germany, 柏林
2001 – 2002

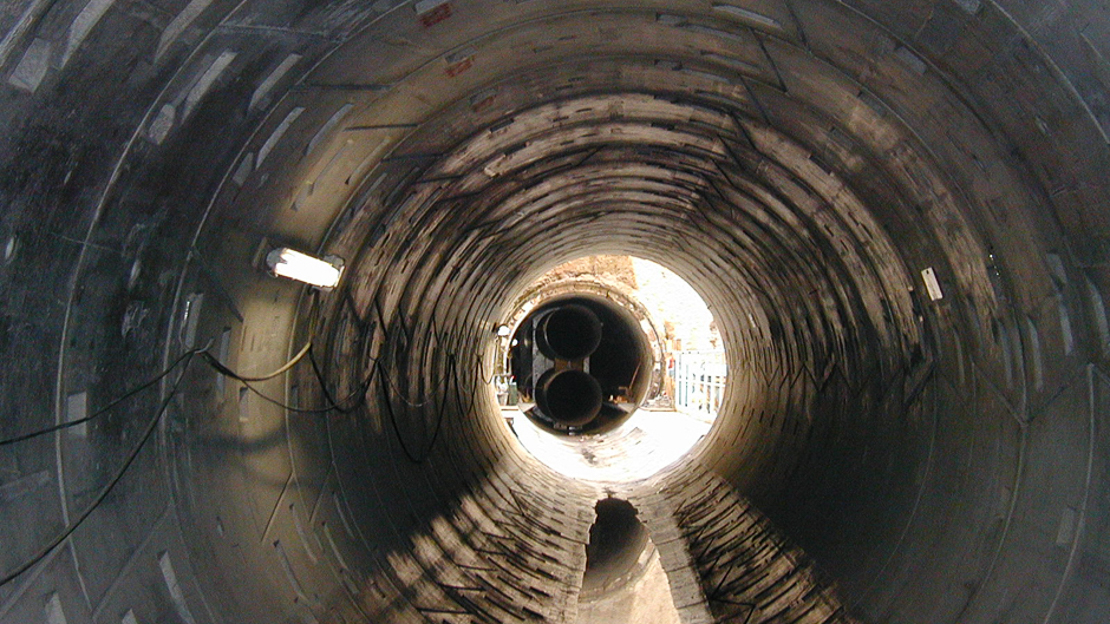

因污水的排放能力降低,以及一间污水处理厂的关闭,柏林(Berlin)的地下污水基础设施建设亟待改善。这个工程包括一条长3850米的排水管道。内径达3米的管道内可以安装两条水管。隧道经过密集的的居民区、工业区、森林、公园以及一个旧的机场。还穿过地铁和长途铁路系统。掘进机将掘进一条由三段分别长1800米、1200米和850米组成的隧道,其中包括一段转弯半径为350米的弯道。

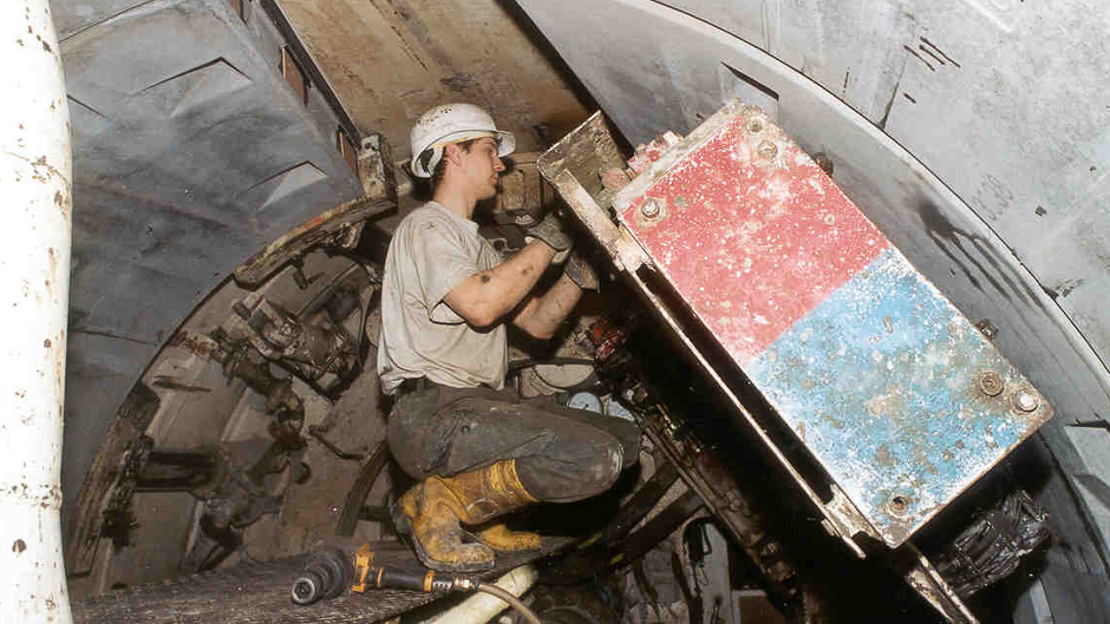

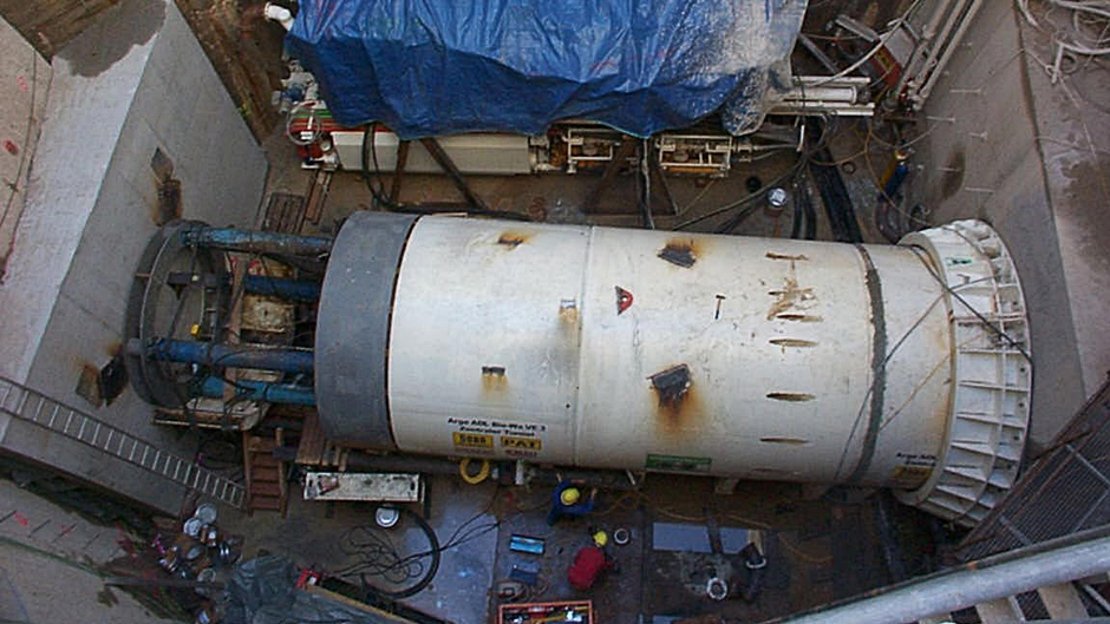

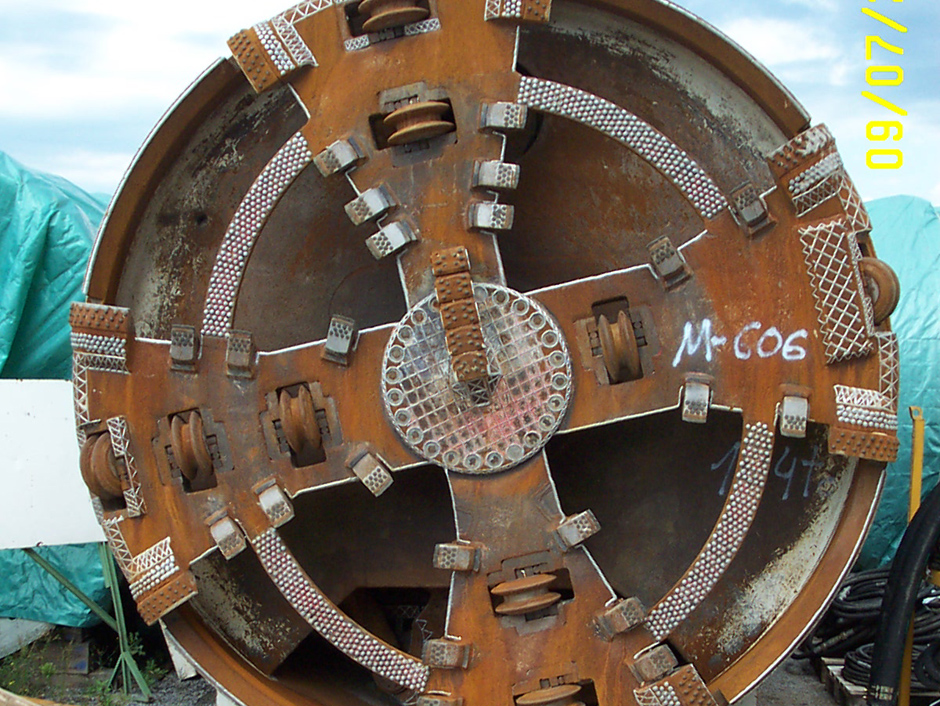

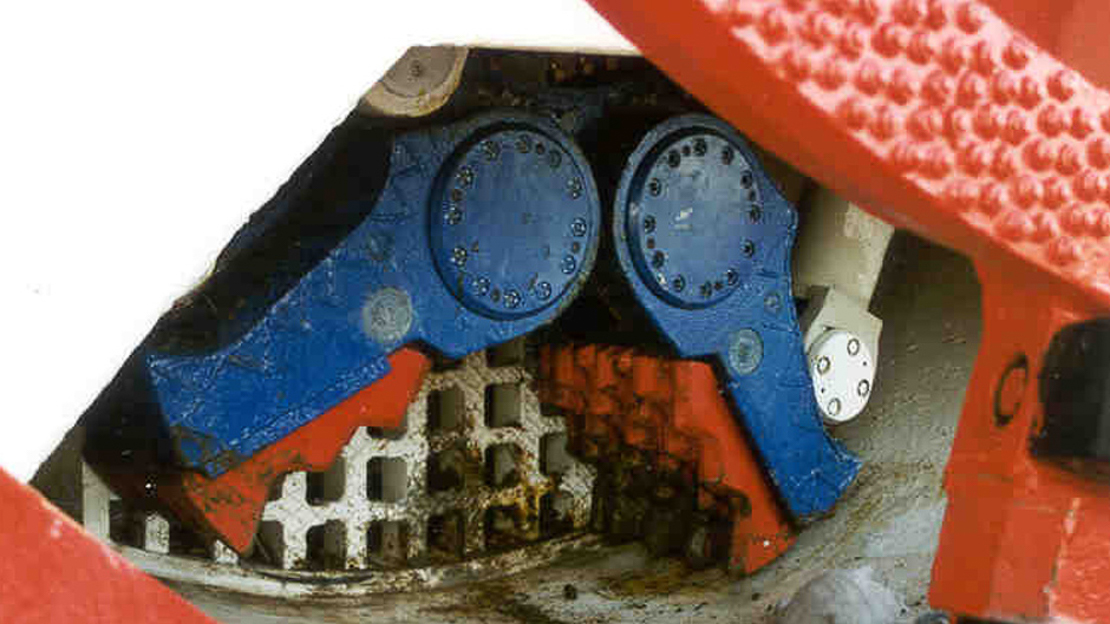

工程应用了海瑞克AVND3000AH带管片拼装机的小型隧道掘进设备。为了应对包括沙层、石砾以及泥灰土组成的复杂地层,掘进设备的刀盘上混合安装了滚刀、齿刀和边刮刀,以及一个颚式破碎器,最大限度的防止刀盘阻塞。泥水平衡模式使机器能在25米的地下安全开挖。开挖出来的物料经由一条250毫米长的管道排出。这台小型隧道掘进机在2001年5月开始掘进,期间施工团队创造了最佳日进尺26米的速度。2002年6月10日贯通。

项目数据

国家 地点

Germany, 柏林

年份

2001 – 2002

项目应用

排污

地质状况

砂、石头、泥灰

掘进长度

3,850 米

设备参数

1x AVN设备:
Diameter: 3.540 mm
刀盘功率: 250 kW
扭矩: 780 kNm
