圣让卡普费拉
France, 圣让卡普费拉(Saint Jean Cap Ferrat)
2007
狭窄空间中的掘进

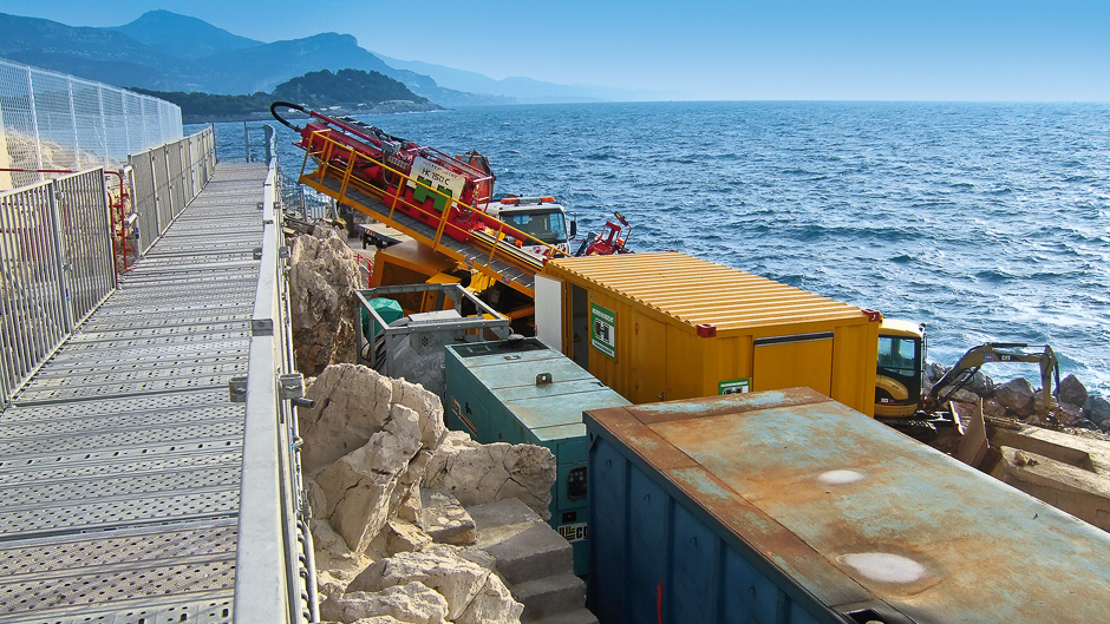

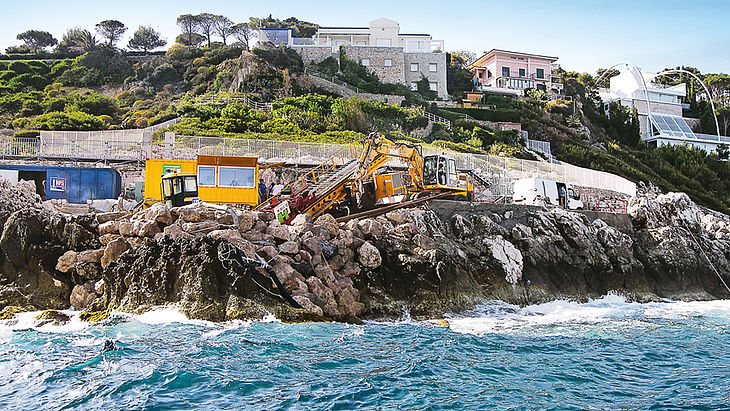

位于法国尼斯(Nice)和摩纳哥公国(Monaco)之间的法国城市圣让卡普费拉(Saint Jean Cap Ferrat)亟待改善其长达50年之久的污水系统。工程所使用的水平定向钻机(海洋排泄口)在Pointe de la Causinière始发,那里是海岸边上的一个山脚,山上有许多高楼大厦。掘进路线蜿蜒狭窄,工地的空间也非常有限。海底有大量的珊瑚,为了保护环境,掘进时不能使用膨润土悬浮液。

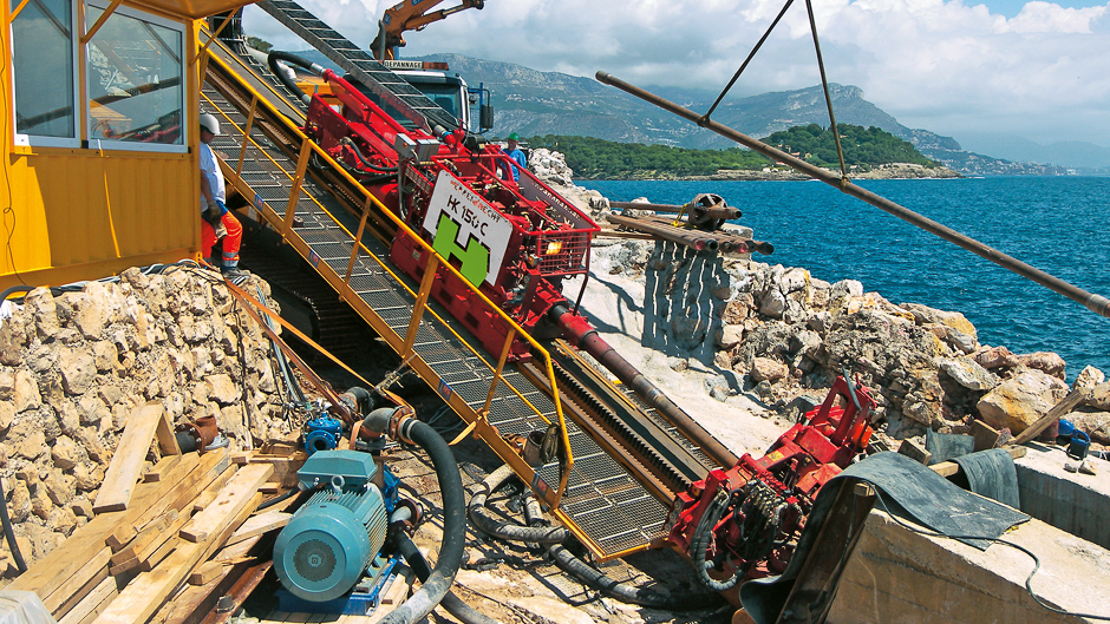

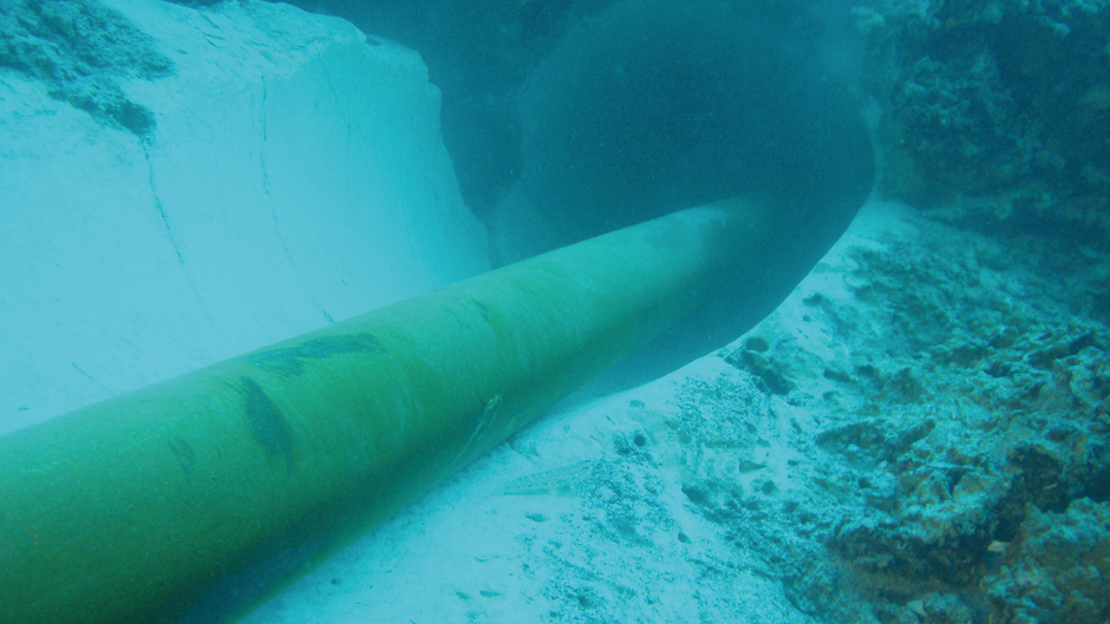

工程使用了海瑞克HK150C水平定向钻机。对集成履带系统的钻台进行导向是一向非常精确的工作,导向钻孔在导向系统的指引下,从海岸边向海底铺设管道。管道入口处非常陡峭,呈22度夹角,海瑞克水平定向钻机以及工地上的特殊装备将困难解决。通过安装在工地上的压缩机提供的压缩空气将开挖料运走。

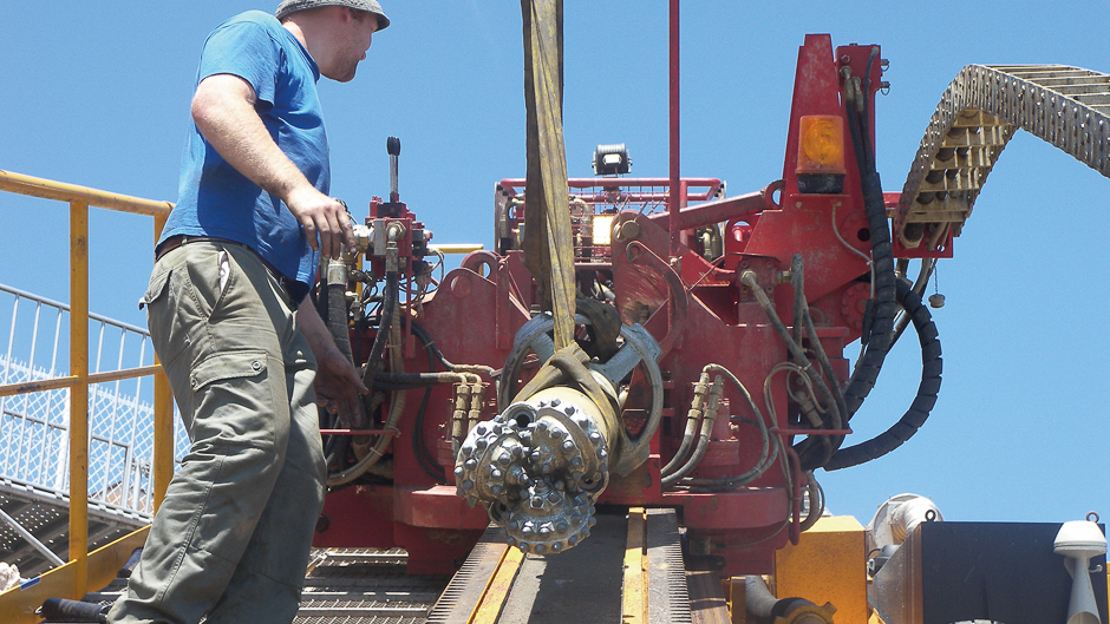

地质条件对掘进技术的挑战:开始是由粘土和灰岩构成的Poros褶皱岩层,然后是风化岩和砂岩地层。隧道开始10米使用混凝土进行衬砌,避免钻孔的坍塌,并使用压缩空气将开挖料更快地运走。工程经过钻导向孔、管道扩径以及管道铺设等步骤后,于2007年7月4日完工。
项目数据

国家 地点

France, 圣让卡普费拉(Saint Jean Cap Ferrat)

年份

2007

项目应用

排污

地质状况

砂、风化岩

掘进长度

110 米

设备参数

1x 水平定向钻机:
Diameter: 609 mm
拉力: 150 t
扭矩: 70 kNm
